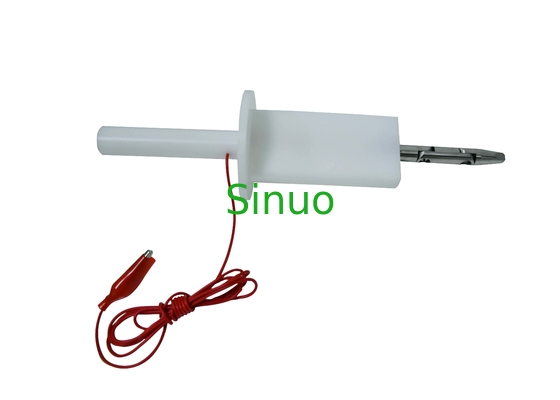

Dedo padrão de aço inoxidável do teste do IEC 61851-1 IPXXB com agrafo
| Model: | SN2210-2 | Name: | Dedo padrão do teste |
| A-A Section diameter: | Ф50 (milímetro) | A-A Section width: | 20±0.2 (milímetro) |
| Fingertip taper: | 14 o 0 -10 ' | Fingertip to baffle: | 180±0.2 (milímetro) |
| Baffle diameter: | Ф75±0.2 (milímetro) | Baffle thickness: | 5±0.5 (milímetro) |
| High Light: | Dedo padrão do teste de IPXXB,Dedo padrão de aço inoxidável do teste,Dedo padrão do teste do agrafo |
||
Dedo padrão de aço inoxidável do teste do IEC 61851-1 IPXXB com agrafo
Vista geral do produto:
Este é um dedo do teste da precisão feito de acordo com IEC61032 a figura 2 ponta de prova B do teste, ele é exigido pela cláusula 8 e 12,4 do IEC 61851-1, etc.
Aplicação:
Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo.
Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°.
Parâmetros técnicos:
| Modelo | SN2210-2 |
| Nome | Dedo padrão do teste |
| 1 comum | 30±0.2 (milímetro) |
| 2 comum | 60±0.2 (milímetro) |
| Comprimento do dedo | 80±0.2 (milímetro) |
| Ponta do dedo a confundir | 180±0.2 (milímetro) |
| Cilíndrico | R2±0.05 (milímetro) |
| Esférico | S4±0.05 (milímetro) |
| Ponta do dedo que corta o ângulo chanfrado | 37o 0 -10 ' |
| Atarraxamento da ponta do dedo | 14 o 0 -10 ' |
| Diâmetro do dedo do teste | Ф12 0 -0,05 (milímetros) |
| Diâmetro de A-A Section | Ф50 (milímetro) |
| Largura de A-A Section | 20±0.2 (milímetro) |
| Diâmetro do defletor | Ф75±0.2 (milímetro) |
| Espessura do defletor | 5±0.5 (milímetro) |
Customizável:
Pode ser usado para o teste de choque anti-elétrico quando equipado com o agrafo. Ou usado para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho para conectar com uma tração e para empurrar o dinamômetro para conseguir a força específica.
