JISC8714 Teste de curto-circuito interno de células secundárias de íons de lítio portáteis

MOQ:	1
Preço:	Customized
Embalagem padrão:	caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	5 séries por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Sinuo

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN5513

Faixa de temperatura:

0 ~ 100℃

Flutuação de temperatura:

±2.0℃

Precisão analítica:

Taxa de aquecimento:

Média 3°C/min

Taxa de refrigeração:

Média de 1°C/min

Alcance de Força:

1kg-200kg

Aperte o golpe:

0~300mm

Precisão de Força:

≤0,5%

Precisão de velocidade:

baixa temperatura:

Destacar:

JISC8714 Teste de íons de lítio

JISC8714 Teste de curto-circuito interno de células

Teste de curto-circuito de células de íons de lítio

Descrição do produto

JISC8714 Testador de Curto-Circuito Interno para Células Secundárias de Íon-Lítio Portáteis

Este testador de curto-circuito interno forçado de bateria é um equipamento de teste integral para realizar um teste abrangente de temperatura, tensão e curto-circuito interno, aplicável ao teste de segurança de células de bateria.

Padrões de Conformidade: JISC8714:2007 5.5, IEC 62133-2: 2017 cláusula 7.3.9, e etc.

Especificações da Câmara de Controle de Temperatura

Parâmetro	Especificação
Faixa de temperatura	0 ~ 100℃
Precisão analítica	0.1℃
Flutuação de temperatura	±2.0℃
Baixa temperatura	0℃
Taxa de aquecimento	Média 3℃/min (de 0℃ a 100℃, não linear sem carga)
Taxa de resfriamento	Média 1℃/min (de 100℃ a 0℃, não linear sem carga)
Aquecedor	Aquecedor elétrico de aço inoxidável em forma de tubo de calor com aletas
Sistema de circulação de suprimento de ar	Sistema de circulação de ar por convecção
Dispositivos de segurança	Alarme de sobretemperatura, proteção contra sobrecarga MCCB, etc.
Material de isolamento	Espuma de poliuretano rígida + lã de vidro comprimida de alta eficiência
Termostato	Controlador TEMMI importado da Coreia
Tamanho da câmara interna	L400A500P500mm
Material da câmara interna	Placa de aço inoxidável espelhada, reforço inferior
Tamanho da câmara externa	L1200 X A2000 X P1000MM
Material da câmara externa	Tratamento de pintura em aço laminado a frio

Especificações do Sistema de Teste de Força

Parâmetro	Especificação
Faixa de força	1kg-200kg
Unidade	Kg/N/Lb
Curso de esmagamento	0~300MM
Precisão de exibição de força	1N
Resolução	1/10.000
Precisão de força	≤0.5％
Precisão de exibição de velocidade	1mm
Tipo de acionamento	Acionamento por servomotor
Velocidade de esmagamento	A velocidade de esmagamento é ajustável. A velocidade do primeiro ponto de contato durante o esmagamento pode ser definida para 1,5 cm/s; a faixa de velocidade do processo de teste é de 0,01 a 900 MM/MIN (ajustável, 0,1 a 1,5 CM/S)
Tamanho da cabeça de esmagamento	10105mm ou 10102mm
Material da cabeça de esmagamento	Uma peça de borracha nitrílica (NBR, lado 10mm, espessura 2mm) e uma peça de acrílico (acrílico, lado 5mm, espessura 2mm)
Material da bancada de esmagamento	Placa de liga de alumínio ou placa de aço inoxidável 316, resistente à corrosão
Tamanho de bateria adequado	300 X 300 X 300mm (LXPXA)
Janela de visualização	Vidro à prova de explosão de 300 X 300mm
Saída de suprimento de ar	Existem duas aberturas de suprimento de ar no lado esquerdo da caixa.
Iluminação	Há uma lâmpada de iluminação dentro da caixa, que pode iluminar todo o espaço de teste
Faixa de coleta de tensão	0-100V, frequência de aquisição 100HZ/segundo
Resolução de tensão	0.1mv
Frequência de aquisição de tensão	100/s
Faixa de deformação	0-300MM
Plano de teste máx.	300X300MM
Fonte de alimentação	220V 50HZ
Potência	2.0KW
Peso da máquina	Aprox. 350KG

Sistema de Aquisição de Tensão

Método de controle: Através do controle PLC, a tensão pode ser definida, as mudanças de tensão podem ser registradas e sinais de controle podem ser emitidos; Controle de aumento de tensão: Quando a tensão aumenta de baixa para alta, um valor de tensão específico é definido. Quando a tensão atinge o valor definido, o sistema emite um sinal para controlar o extrusor. Controle de queda de tensão: Quando a tensão cai do valor mais alto para 0V, um valor de tensão pode ser definido. Quando a tensão cai para o valor definido, o sistema emite um sinal para controlar a máquina de teste de extrusão.
Coleta de dados e curvas: Após o início do sistema de aquisição de tensão, o sistema coletará a tensão entre os polos positivo e negativo da bateria sob teste a uma frequência de coleta de 110 vezes por segundo. Ao mesmo tempo, a tela principal do sistema exibirá a curva de variação de tensão ao longo do tempo. Quando a tensão atingir o valor definido pelo sistema, o teste será interrompido e os dados e gráficos serão salvos. Os dados são exportados via USB para gerar o formato de arquivo EXCELL.
Sistema de Controle: Operação baseada em menu com tela sensível ao toque PLC, a frequência de coleta de dados pode atingir 100 vezes/segundo, e a pressão de teste, tempo de pausa da pressão, pressão medida, tensão da bateria, temperatura da bateria, velocidade de queda de pressão, etc. podem ser definidos através de programação PLC.

Sistema de Controle de Temperatura

Controlador de temperatura e umidade: controlador programável de temperatura e umidade, controlador de temperatura e umidade com tela sensível ao toque colorida de 7 polegadas

Recurso	Especificação
Tamanho	Tamanho da aparência: 203x148x35mm (comprimento x largura x espessura), Tamanho da abertura de instalação: 190x135mm (comprimento x largura)
Exibição	TFT LCD (luz de fundo LED), tela LCD colorida de 7 polegadas e 260.000 cores e tela sensível ao toque, resolução 800 * 480
Método de controle	Programa: 120 grupos de programas, cada grupo tem 100 segmentos. Você pode definir todos os programas para ciclar, parte para ciclar, conexão de programa, ação final do programa e ação em espera. Valor fixo: O tempo de execução pode ser definido.
Entrada de sensor	Tipo de sensor: temperatura PT100, umidade PT100; Erro máximo de entrada: temperatura (±0.2℃), umidade (±1%RH); Faixa de medição: temperatura -100.0~300.0℃, umidade: 0.0~100.0%RH; Funções opcionais: 1-5V, 4-20mA, tipo T, tipo K e outras entradas de sensor
Saída analógica	Pulso de tensão (SSR): 2 pontos (temperatura, umidade), DC 24V, largura de pulso mínima de 5ms; Funções opcionais: saída 4-20mA, saída 1-5V
Entrada de contato	Tipo de entrada: DI1 ~ DI10: Cada nome de mensagem de erro pode ser alterado, e a entrada em chinês pode ser inserida. Imagens podem ser definidas para exibir informações de falha. Uso de contato: Máximo DC 24V/10mA. Pode ser definido para executar/parar/ação para frente/para trás, o tempo de ação de atraso DI também pode ser definido.
Saída de contato	Número de contatos: máximo de 16 contatos, 4 contatos normalmente abertos e normalmente fechados; Capacidade do contato: Contato normalmente aberto: Máximo 30V DC/5A, 250V AC/5A; Contato normalmente fechado: Máximo 30V DC/5A, 250V AC/5A; Tipos de saída: sinal IS: 10 pontos, sinal do usuário: 1 ponto, sinal TS: 6 pontos, sinal de alarme: 8 pontos, sinal T: 8 pontos, sinal H: 4 pontos, sinal de operação de temperatura e umidade: 2 pontos, temperatura e umidade operação subir/manter/descer: 6 pontos, sinal de drenagem: 1 ponto, sinal de erro: 1 ponto, sinal de fim: 1 ponto, sinal 1REF: 1 ponto, sinal 2REF: 1 ponto, sinal EVT: 4 pontos
Função USB	Conecte o disco U para registrar dados de teste em tempo real, exportar dados históricos de teste e importar imagens
Fonte de alimentação	Fonte de alimentação: Tensão nominal: DC 24V/500mA; Bateria de lítio: para relógio interno em tempo real (mínimo 10 anos)
Comunicação	Tipo de comunicação: RS232, velocidade máxima de comunicação de 115200bps, (RS485 opcional, distância máxima de comunicação de 1.2km, até 99 unidades podem ser conectadas). Método de controle: O sinal de saída do controlador passa pelo relé de estado sólido SSR para alcançar controle de chaveamento de alta precisão sem contato

Princípio de Extrusão

A pressão é aplicada através de um cilindro hidráulico em uma morsa ou pistão cilíndrico, fazendo com que a célula única ou a unidade celular sob inspeção seja esmagada entre dois planos. Continue esmagando até que a força de esmagamento atinja aproximadamente 13kN e descomprima imediatamente. O teste de esmagamento verifica o desempenho de segurança da bateria. Após o teste, a bateria não deve pegar fogo ou explodir.

Propósito do Teste

Esta máquina é adequada para simular as condições em que baterias de vários tipos são submetidas a objetos esmagadores quando usadas, transportadas, armazenadas ou descartadas como resíduos domésticos. A bateria é qualificada se não explodir ou pegar fogo.

Principais Características

Recurso	Descrição
Sistema de Controle	Controle PLC, dados precisos, operação simples
Sistema de balanceamento de pressão de ar	Orifícios duplos para suprimento de ar para garantir o balanceamento da pressão de ar na câmara de teste
Sistema de exaustão	O motor de eixo longo aciona as pás de ventilador de liga de alumínio, que podem descarregar o gás de exaustão gerado pelo teste para o exterior a qualquer momento
Sistema de segurança	Dobradiças de aço inoxidável e travas de porta firmes garantem que a porta não será aberta pelo fluxo de ar forte
Design humanizado	1) A altura da mesa de extrusão em relação ao solo é de aproximadamente 800MM, o que é conveniente para operações de teste. 2) Janela de vidro temperado de camada dupla garante segurança enquanto os testadores podem observar as condições de teste através da janela 3) Luzes embutidas ecologicamente corretas e economizadoras de energia iluminam todo o espaço de teste para observação clara.
Sistema de aquisição de tensão	Ele pode coletar a tensão da bateria de teste em tempo real. Após a conclusão da coleta, os dados do teste podem ser exportados via USB para gerar o formato de arquivo EXCELL, ou podem ser exportados diretamente para o formato de arquivo BMP para facilitar a estatística e transmissão de dados.
Sistema de transmissão	O servomotor coopera com a esfera de rosca e o guia linear para mover a ferramenta de extrusão para cima e para baixo.
Base	Equipado com 4 rodízios universais e 4 pés de nivelamento, que podem ser movidos livremente ou posicionados

Imagens do Produto

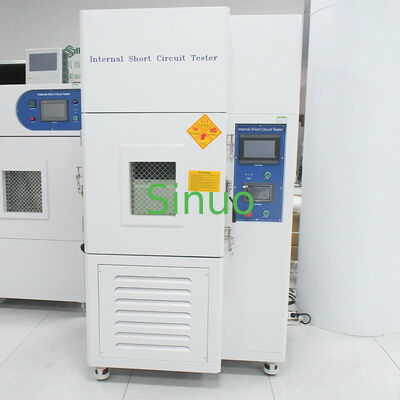

Vista lateral do Testador de Curto-Circuito Interno de Bateria IEC 62133-2

Painel de controle do Testador de Curto-Circuito Interno de Bateria IEC 62133-2
