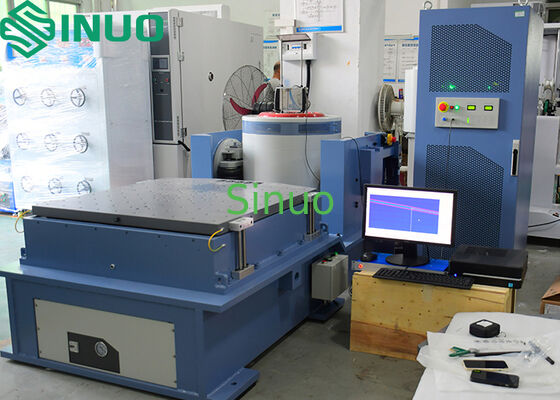

Sistema de teste de vibração eletromagnética IEC 62133 para testes de bateria
Propriedades Básicas
Local de Origem:
China
Marca:
Sinuo
Certificação:
Calibration Certificate(Cost Additional)
Número do modelo:
SN553
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
Customized
Condições de pagamento:
T/T
Capacidade de fornecimento:
5 conjuntos por mês
Especificações
| Sine Force: | 4000kg.f | Random Force: | 4000kg.f |
| Shock Force: | 8000 kg.f | Frequency Range: | 1 ‰ 3000 Hz |
| Max. Displacement: | 100 mm p-p | Max. Speed: | 2,0m/s |
| High Light: | Testador de vibração de bateria IEC 62133,Sistema de Teste de Vibração Eletromagnética,equipamento de teste de bateria com garantia |
||
Descrição do produto
IEC 62133 Sistema de ensaio de vibração eletromagnética para ensaio de baterias
Os testes de vibração envolvem submeter um componente ou dispositivo a tensões simuladas, a fim de avaliar a sua resposta às condições do mundo real.Este ensaio é essencial para garantir a durabilidade e a fiabilidade dos produtos em diferentes indústrias, da indústria aeroespacial e automotiva à electrónica de consumo.
A Sinuo colabora com você para oferecer soluções personalizadas de teste de vibração que vão além do cumprimento de padrões básicos de conformidade (incluindo GB, GJB, UL, IEC, ASTM e muito mais).O nosso foco é abordar os desafios específicos das suas aplicações, equipando-o com as capacidades de teste precisas necessárias para acelerar o tempo de colocação no mercado, melhorar a qualidade do produto e estabelecer uma reputação de fiabilidade e excelência no seu sector.
Parâmetros técnicos do equipamento
Parâmetros do gerador de excitação eletromagnética
| Parâmetro | Especificações |
|---|---|
| Força máxima de excitação sinusoidal | Pico de 4000 kg/h |
| Força de excitação máxima aleatória | 4000Kg.f rms |
| Força máxima de excitação de impacto | Pico de 8000 kg/h |
| Faixa de frequência | 1 ‰ 3000 Hz |
| Deslocamento máximo | 100 mm p-p |
| Velocidade máxima | 2.0m/s |
| Aceleração máxima | 100G ((980 m/s2) |
| Frequência de ressonância de primeira ordem | 2500 Hz ± 5% |
| Carga útil | 1000 kg |
| Frequência de isolamento das vibrações | 2.5 Hz |
| Diâmetro da bobina móvel | F440 mm |
| Peso da bobina móvel | 60 kg |
| Fuga de fluxo | < 10 gauss |
| Momento excêntrico admissível | > 500 N.m. |
| Tamanho do equipamento | 1400 mm × 980 mm × 1230 mm (excluindo a plataforma de expansão vertical) |
| Peso do equipamento | 2800 kg |
Amplificador de potência de comutação digital
| Parâmetro | Especificações |
|---|---|
| Potência de saída | 50 KVA |
| Voltagem de saída | 110Vrms |
| Corrente de saída | 500 braços |
| SNR | ≥ 70 dB |
| Tamanho do amplificador | 910 mm × 620 mm × 2050 mm |
Sistema de proteção por servo
Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada
Controlador de vibração digital
| Parâmetro | Especificações |
|---|---|
| Configuração do hardware | 2 canais de entrada simultâneos, 1 canal de saída |
| Módulo de função de controlo | Sine, aleatório, choque clássico |
| Computador de controlo | Computador de marca original com monitor LCD |
| Software | Operação em inglês, análise de domínio de tempo e domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. Pode gerar automaticamente relatórios de teste WORD.armazenar os sinais e dados, e definir parâmetros de ensaio e funções de análise. |
| Sensor de aceleração LTE C04A07 | Faixa de frequência: 1-8000Hz Sensibilidade: 30mv/g Faixa de temperatura: -40 - 160°C |
Tabela de extensão vertical
| Parâmetro | Especificações |
|---|---|
| Materiais | Ligação de magnésio, anodizada, de superfície dura |
| Tamanho da tabela | 2000×1200 mm |
| Furo fixo | M10 distribuição retangular 100mm*100mm mangue de parafuso de aço inoxidável, durável e resistente ao desgaste |
| Frequência de utilização do limite superior | Sinus 100 Hz, aleatório 200 Hz |
| Peso | Cerca de 340 kg. |
Ventilador de arrefecimento (incluindo silenciador)
| Parâmetro | Especificações |
|---|---|
| Potência do ventilador | 15 kW |
| Fluxo do ventilador | 81.6m3/s |
| Pressão do ventilador | 0.075 kgf/cm2 |
Requisitos elétricos
| Parâmetro | Especificações |
|---|---|
| Fornecimento de energia | 3 fases 5 fios 380V/50Hz 75 KVA |
| Ar comprimido | 0.6Mpa |
| Resistência do solo | ≤ 4Ω |
Características do sistema
- Alto desempenho e fiabilidadeTodos os canais de entrada possuem ADCs de resolução de 24 bits, design de hardware de baixo ruído,e filtros analógicos e digitais anti-aliasing integrados.
- Fácil de operar:Software de aplicação baseado em Windows com funções automáticas de gerar assistentes e relatórios de teste.
- Funções poderosas e flexibilidade:Plataforma versátil de controle de vibração capaz de realizar múltiplas tarefas complexas.
- Segurança dos ensaios:Controle de sinal em pequena escala para visualização do sistema, verificação de segurança múltipla e configurações de bloqueio.
- Geração do relatório de ensaio:Geração de relatórios de teste em formato Word ou PDF com um clique.e curvas de domínio tempo/frequência.
