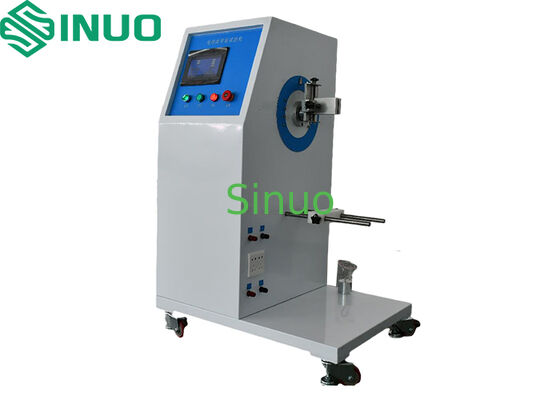

Testador de Flexibilidade para Eletrodutos Flexíveis IEC61386-1&23 0-360° Ajustável
  • Nome
  • Nome
  • Nome
  • Nome

Testador de Flexibilidade para Eletrodutos Flexíveis IEC61386-1&23 0-360° Ajustável

MOQ: 1
preço: Negociável
Embalagem padrão: Caixa de madeira compensada
Período de entrega: 30 dias
Método do pagamento: T/T
Capacidade de abastecimento: 10 conjuntos por mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Sinuo
Certificação
Calibration Certificate (Cost Additional)
Número do modelo
SN1915
Estações de teste:
Estação única
Modo de direção:
Movimentação do servo motor
Ângulo de flexão:
0–360° ajustável
Velocidade de flexão:
0–60 ciclos/min
Ciclos de Dobra:
0–999.999
Aperto do espécime:
Fixação mecânica
Destacar:

Teste de flexão dos condutos IEC 61386

,

Teste de conduta flexível ajustável a 360°

,

Equipamento de ensaio de flexão de condutos elétricos

Descrição do produto

Testador de Flexibilidade de Eletroduto IEC61386-1 0-360° Ajustável



Informações do produto:


Normas Aplicáveis:
IEC61386-1:2017cláusula 10.5

IEC61386-23:2021cláusula 10.5



Amostras e Escopo: Adequado para eletrodutos ou conexões metálicos, não metálicos e compostos para sistemas elétricos ou de comunicação até AC 1000 V e/ou DC 1500 V.



Propósito do Teste: Avaliar se as conexões de eletrodutos com terminais atendem aos requisitos de desempenho mecânico para resistência à flexão.



Princípio do Teste: Um servomotor aciona uma mesa giratória para dobrar o eletroduto flexível para a esquerda e para a direita em uma velocidade e ângulo especificados. A máquina para automaticamente quando o número de ciclos pré-definido é atingido.

Testador de Flexibilidade para Eletrodutos Flexíveis IEC61386-1&23 0-360° Ajustável 0



Estrutura do Equipamento:

Acionamento por servomotor com grande placa de montagem de alumínio para amostras grandes, garante que o eixo de oscilação se alinhe o mais próximo possível do ponto de entrada do cabo da conexão, minimizando o deslocamento lateral do cabo e a carga.



Parâmetros técnicos:

Nº.

Item

Parâmetros

1

Fonte de alimentação

AC 220 V ±10%, 50–60 Hz, 0,75 kW

2

Estações de teste

Estação única

3

Controle elétrico

Controle integrado PLC com tela sensível ao toque HMI de 7 polegadas

4

Modo de acionamento

Acionamento por servomotor

5

Fixação da amostra

Fixação mecânica, posição de fixação ajustável

6

Ângulo de flexão

0–360° ajustável (opções pré-definidas: ±30°, ±45°, ±60°, ±90°)

7

Direção de flexão

Testador de Flexibilidade para Eletrodutos Flexíveis IEC61386-1&23 0-360° Ajustável 1

8

Velocidade de flexão

0–60 ciclos/min (predefinível; padrão 40 ciclos/min)

9

Ciclos de flexão

0–999.999 predefiníveis (padrão 5.000 ciclos)

10

Blocos de suporte

Altura Z: ajustável 0–300 mm

Espaçamento central: ajustável 0–100 mm

Chanfro inferior R2, chanfro superior R1

11

Dimensões gerais

aprox. 800 × 800 × 1300 mm (L × A × P)

12

Peso

130 kg
