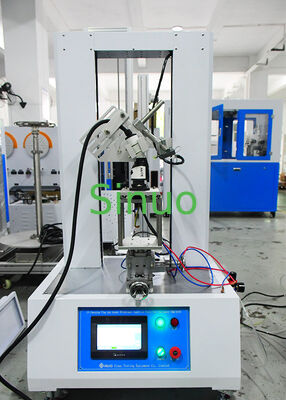

Testador de força de inserção e retirada de plugue EV compatível com IEC 62196-1:2014

MOQ:	1
Preço:	Customized
Embalagem padrão:	caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SNQC1019S

Força de teste:

10~1000N

Precisão de carga:

±0,5%

carga mínima:

0,01N

Resolução de deslocamento:

0,01 mm

Direção de inserção:

Vertical

Velocidade de teste:

0.01~100mm/min

Destacar:

Testador de Plugue de Veículo Elétrico Conforme

Testador de Retirada de Plugue de Veículo Elétrico

Testador de Força IEC 62196-1

Descrição do produto

Teste de força de inserção e de retirada da tomada do veículo elétrico conforme com a norma IEC 62196-1:2014

Visão geral do produto

OTeste de força de inserção e de retirada da tomada de uma tomada de uma tomada de um EVÉ concebido para avaliar o desempenho mecânico dos conectores de carregamento de veículos elétricos, incluindo as tomadas de EV, os acopladores do veículo, as tomadas de carregamento e os dispositivos de bloqueio.

Este equipamento de ensaio mede a força de inserção e a força de retirada durante os processos de ligação e desconexão, assegurando que as interfaces de carregamento cumprem os requisitos mecânicos especificados no ponto 2.4.1.IEC 62196-1:2014.

Equipado com um sistema de acionamento de servomotor, sensor de força de alta precisão, controle inteligente PLC e interface de operação de tela sensível ao toque, o testador fornece medição precisa da força,Registo automático da força máxima, e análise em tempo real da curva de força-deslocamento.

É amplamente utilizado por fabricantes de carregadores EV, laboratórios de componentes automotivos, organizações de certificação de terceiros,instalações de ensaio de veículos elétricos para verificação da fiabilidade dos conectores de carregamento.

Conformidade com as normas:

Padrão	Descrição
IEC 62196-1:2014	Plug-ins, tomadas, acopladores e tomadas de veículos ¢ Carregamento condutor de veículos elétricos ¢ Parte 1: Requisitos gerais

Aplicação

O verificador de força de inserção e de retirada da tomada da ESV é adequado para ensaios de força mecânica de:

Máquinas e aparelhos de limpeza
Conectores de carregamento de veículos elétricos
Acopladores de veículos
Saídas de tomada do veículo
Mecanismos de bloqueio da interface de carga
Sistemas de ligação de carga condutora AC/DC

Funções de ensaio

Ponto de ensaio	Descrição
Ensaio de força de inserção	Medir a força necessária para inserir completamente uma tomada de carregamento EV na interface da tomada
Teste de força de tração	Medir a força de tração necessária para remover o conector de carregamento
Teste de força do dispositivo de bloqueio	Avaliar o desempenho mecânico das estruturas de bloqueio dos conectores
Análise da curva de força	Registre a variação da força durante o processo de inserção e retirada
Detecção da força de pico	Captura automaticamente o valor máximo da força durante o ensaio

Características do produto

Sistema de medição de força de alta precisão

O testador usa uma célula de carga de precisão para monitorar as mudanças de força em tempo real com alta precisão.

Movimento controlado por servomotor

O sistema de accionamento por servo fornece um movimento vertical suave e estável, garantindo resultados de ensaio repetíveis em condições de velocidade controlada.

Controle PLC inteligente

Um sistema de controle baseado em PLC com uma interface de tela sensível ao toque colorida permite que os operadores definam os parâmetros do teste, monitorem o estado do teste e analisem convenientemente as curvas de deslocamento de força.

Configuração de ensaio flexível

O equipamento suporta faixas de força personalizadas e diferentes acessórios de conectores de carregamento de acordo com os requisitos do cliente.

Projeto de protecção da segurança

As funções integradas de alarme de sobrecarga e de protecção contra fugas melhoram a segurança operacional durante os ensaios.

Parâmetros técnicos:

Estação de ensaio	Estação única
Método de controlo elétrico	Controle integrado inteligente por PLC, interfaces de contacto homem-máquina a cores
Modo de condução	Servo motor
Valor da força de ensaio	10~1000N, outros intervalos podem ser personalizados
Precisão da carga	± 0,5%
Indicação da carga mínima	0.01N
Display de deslocamento mínimo	0.01 mm
Direção de inserção	Vertical
Velocidade de ensaio	0.01 ~ 100 mm/min
Piso de ensaio	Placas de aço resistente a carga espessadas
Dispositivo de elevação	Slide de precisão
Detentor da amostra	Um dispositivo especial para carregar a interface da arma, outros estilos precisam ser personalizados
Proteger	Alarme de sobreforça, protecção contra fugas
Fornecimento de energia	AC220V ± 10%/50Hz, potência 1KW
Dimensão e peso do equipamento	Cerca de 500D850H1550mm, peso: cerca de 120kg

Por que escolher este equipamento de teste de força do plug EV?

Conforme os requisitos da norma IEC 62196-1 para ensaios de conectores de carregamento de veículos elétricos
Medição precisa da força de inserção e de retirada
Adequado para fabricantes e laboratórios de conectores de carregamento de veículos elétricos
Movimento controlado por servo garante testes estáveis e repetíveis
Suporta luminárias personalizadas para diferentes interfaces de carregamento EV
Solução ideal para o controlo da qualidade dos sistemas de carga de veículos eléctricos
