AS/NZS 3112:2017 Figura 2.8 Máquina de ensaio de flexão de pinos

MOQ:	1
preço:	Negociável
Embalagem padrão:	Caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN2143

Estação de teste:

Estação única

Modo de direção:

Movimentação do servo motor

Item de teste:

Teste de flexão do pino do plugue

Alcance de Força:

0–1000N

Resolução de força:

0.1 N

Teste de teste:

0–200 mm

Velocidade de teste:

Ajustável 10–300 mm/min (padrão ≤ 50 mm/s)

Tempo de intervalo:

0–999,9 s, predefinido

Destacar:

testador de flexão de pino de plugue AS/NZS 3112

máquina de teste de plugue elétrico

equipamento de teste de flexão de pino

Descrição do produto

AS/NZS 3112:2017 Figura 2.8 Máquina de ensaio de flexão de pinos

Informações sobre o produto:

Normas aplicáveis:

JIS C 8303 Figura 2 e cláusula 7.10

A norma AS/NZS 3112:2017 figura 2.8 e cláusula 2.13.7.2

amostras de ensaio:Equipamento para a instalação de tubos.

Aplicação:

Utilizado para testar a resistência à curvatura dos pinos de enchufe com mangas isolantes, a fim de verificar a resistência mecânica da estrutura do enchufe.

Princípio de ensaio:

Uma luminária a motor aplica uma força numa posição a 14 ± 0,5 mm da face de acoplamento da tomada.

Quando for atingido um deslocamento de 7,5 ± 0,3 mm, o dispositivo retorna o alfinete à posição inicial.

A velocidade de desvio não deve exceder 50 mm/s.

Um ciclo consiste em pressionar até 7,5 mm e regressar ao ponto de partida.

Duração de um ciclo: ≤ 60 s

Intervalo entre ciclos: ≤ 10 s

O ensaio cessa automaticamente após 20 ciclos.

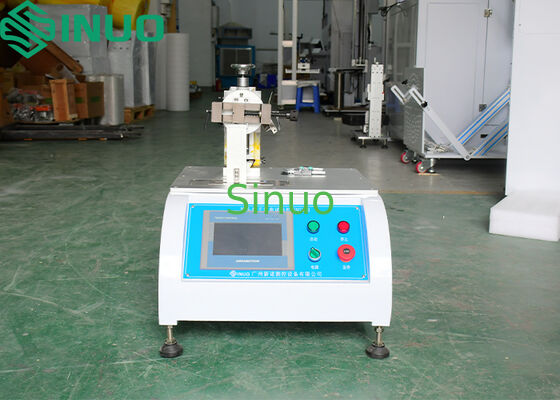

AS/NZS 3112:2017 Figura 2.8 Máquina de ensaio de flexão de pinos 0

Descrições dos ensaios específicos da norma:

Teste JIS C 8303

A amostra deve ser mantida no ar a20 ± 2 °Cpara aproximadamente1 hora, em seguida, fixado imediatamente no dispositivo, tal como mostrado na figura 2.
Um terminal, a aproximadamente8.5 mm da raiz do tapete, é alternadamente movido para a esquerda e para a direita a uma taxa de10 vezes por minuto, entre posições1 ̊2 (15°)e3°4 (15°), para30 ciclos, para determinar se ocorre qualquer quebra do terminal.

Ensaio AS/NZS 3112

O tapete é submetido a dobra em uma posição14 ± 0,5 mm da raiz do tapete, com um deslocamento de7.5 ± 0,3 mm, mantido por60 segundos, e a mesma ação é repetida20 vezes.
Após o ensaio, verifica-se se o terminal está quebrado.

O testador está equipado com acessórios especialmente concebidos que permitemAjuste dianteiro- traseiro e esquerdo-direitodo tapete para um bom posicionamento.
O sistema de accionamento utiliza umServo motor, assegurando que a velocidade de ensaio satisfaz os requisitosMáximo de 50 mm/se10 ciclos por minuto.

Especificações técnicas:

Ponto	Especificações
Estação	Estação única
Modo de controlo	Controle por PLC com ecrã táctil
Modo de condução	Servo motor
Ponto de ensaio	Ensaio de flexão da fivela (modo de deslocamento fixo)
Faixa de força	0 ‰ 1000 N
Resolução da força	0.1 N (indicação de força em tempo real para julgamento de contacto)
Duração de ensaio	0·200 mm
Método de retenção da amostra	Fixação de força: fixação especial de tipo remo para força para baixo e realinhamento de pinos
	Instalação da amostra: centraliza o alfinete para que a direção da força seja centrípeta
Velocidade de ensaio	Ajustável 10~300 mm/min (default ≤ 50 mm/s)
Tempo de intervalo	0999.9 s, pré-configurável
Posição de aplicação da força	14 ± 0,5 mm da face de acoplamento do tapete
Deslocamento	7.5 ± 0,3 mm do ponto de partida
Número de ciclos	0·9999 ciclos, pré-configuráveis
Dimensões e peso	Aproximadamente.500 × 500 × 1100 mm (W × D × H)
Peso do equipamento	Aproximadamente.120 kg
Fornecimento de energia	AC 220 V ±10 %, 50 ∼ 60 Hz 0.5kW
