Informações sobre o produto:

O aparelho de ensaio de durabilidade dos caçadores de aquecimento autônomos é concebido de acordo com os requisitos específicos do cliente.É destinado a ensaios de durabilidade em gaveta vertical de armários isolados verticaisEste equipamento de teste totalmente automatizado é adequado para organismos de certificação, laboratórios de fábrica e outros departamentos de teste.

O sistema utiliza um sistema de controlo inteligente PLC maduro, equipado com mecanismos de execução de movimento ajustáveis e luminárias dedicadas.permitindo a predefinição do percurso de ensaio, velocidade, contagem de ciclos e tempo de abertura/fechamento da porta, permitindo uma simulação realista da operação manual da gaveta com controlo inteligente e multifuncional.

Princípio:

1.Abertura: um servomotor aciona o braço mecânico, que puxa lentamente o dispositivo de manobra da gaveta com uma corda macia ou usa uma vaso de sucção ligado à porta da gaveta,abertura da gaveta a 1520 mm antes de a abrir completamenteDistância máxima de abertura da gaveta: 470 mm.

2.Fechamento: O servomotor impulsiona o braço mecânico para empurrar o rolo de pressão, fazendo com que a gaveta se feche de 15 a 20 mm antes de estar totalmente aberta para estar totalmente fechada.

3.Definição de ciclo: uma sequência de abertura e fechamento conta como um ciclo. O processo se repete automaticamente até que o número pré-definido de ciclos de teste seja atingido, momento em que o sistema pára.

Estrutura:

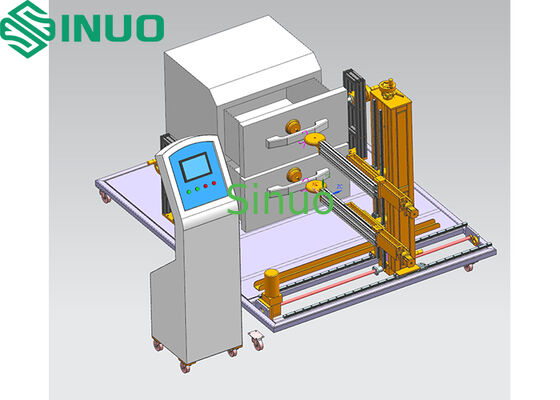

Estrutura geral do quadro, com amostras colocadas numa plataforma para reduzir as vibrações do equipamento e a tensão relativa induzida pelo movimento.A plataforma de base suporta colunas verticais que contêm dois mecanismos de gaveta (superior e inferior), que são ajustáveis para acomodar gavetas em diferentes posições.

Parâmetros técnicos:

Introdução à Unidade do Sistema:

O sistema é modular, concebido e fabricado estritamente de acordo com as normas, maximizando a normalização dos componentes, garantindo um desempenho óptimo e suporte técnico.Servomotores proporcionam alta fiabilidade e longa vida útilO sistema é compacto, visualmente atraente e fácil de manter.

4.1 Unidade de manipulação

4.1.1 Contém dois manipuladores de abertura e fechamento de gavetas.

4.1.2 Fixa na coluna vertical da plataforma de base; os braços são ajustáveis verticalmente para se adequarem às diferentes posições da gaveta.

4.1.3 Composto por um servomotor + um slide de precisão + um dispositivo específico. O servo controlado por programação conduz o dispositivo ao longo do slide para realizar movimentos lineares, conseguindo ciclos repetidos de abertura/fechamento da gaveta.

4.2 Quadro

Plataforma de aço com amostras.

Três dispositivos de amostragem na plataforma, com almofadas de borracha nas extremidades para evitar danos às amostras.

4.3 Sistema de controlo eléctrico inteligente

4.3.1 Inclui gabinete de comando, circuitos de comando, painel de comando e componentes de comando principais.

4.3.2 Controle inteligente por PLC (Mitsubishi) e ecrã sensível ao toque a cores de 7 polegadas.

4.3.3 Software do sistema desenvolvido internamente; a velocidade de ensaio, a contagem de ciclos e a distância de viagem podem ser pré-definidas no ecrã sensível ao toque, cumprindo plenamente os requisitos das normas.
