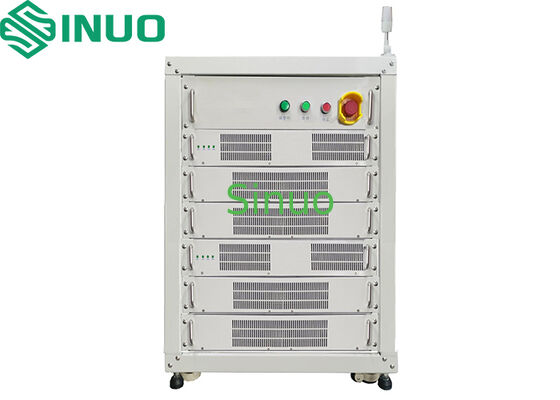

EN60950 Equipamento de Teste de Pacote de Bateria Regenerativo de Alta Precisão

EN60950 Equipamento de Teste de Pacote de Bateria de Alta Precisão Regenerativo

Visão Geral do Equipamento

O equipamento de teste de pacote de bateria de alta precisão regenerativo pode realizar testes em vários indicadores de desempenho de baterias de íon de lítio, como capacidade, estado de carga, sobrecarga e descarga excessiva. O dispositivo é caracterizado por alta potência, eficiência, precisão e desempenho. Ele usa tecnologia de feedback de energia regenerativa, o que reduz significativamente a emissão de calor, o consumo de energia e os custos operacionais.

Arquitetura do Sistema

O equipamento consiste principalmente no computador host, computador intermediário, módulos DC/AC, módulos DC/DC, computador inferior e sistema de aquisição e processamento de dados. Ele pode coletar informações em tempo real, como tensão, corrente, capacidade e energia de cada célula individual. O sistema opcionalmente suporta a coleta de dados de temperatura da bateria, e os dados coletados são armazenados em um banco de dados especialmente projetado, fornecendo várias funções de estatísticas de dados, análise e geração de relatórios.

Figura 1 Diagrama da arquitetura do sistema

Funções Principais do Sistema:

Mantenha a área ao redor do equipamento limpa e organizada.Teste de vida útil do ciclo da bateria

Não abra os painéis internos durante a operação.Teste de capacidade da bateria

Certifique-se de que os canais de teste estejam ociosos antes de conectar ou remover as baterias.Teste de resistência interna DC

Interface de Controle PrincipalTeste de características de carga/descarga

5. Teste de retenção de carga

6. Teste de eficiência de carga/descarga

7. Teste de descarga profunda / descarga de tensão constante

8. Teste de tolerância a sobrecarga e descarga excessiva

9. Teste de características de temperatura

Sistema Principais Características:

Mantenha a área ao redor do equipamento limpa e organizada.Tecnologia de feedback de energia regenerativa para alta eficiência energética e geração mínima de calor, reduzindo significativamente o consumo de energia e os custos operacionais.

Não abra os painéis internos durante a operação.Tecnologia de equilíbrio trifásico (sem linha neutra), reduzindo a carga da rede.

Certifique-se de que os canais de teste estejam ociosos antes de conectar ou remover as baterias.Recurso de partida suave para reduzir o impacto na rede elétrica durante a inicialização.

Interface de Controle PrincipalA precisão do dispositivo excede 0,05%, com tempo de registro de dados de até 1000 ms por ciclo e alta estabilidade.

5. Canais independentes que permitem configurações de carga/descarga independentes para cada canal.

6. Recursos completos de entrada/saída e proteção, como proteção contra conexão reversa, proteção de retomada após falha de energia e proteção contra mau contato.

7. Sem corrente de impacto na inicialização do canal, transição perfeita entre corrente constante e tensão constante, sem picos de corrente.

8. Integração de rede multicamadas para controle centralizado via um PC, suportando mais de 1000 canais; grandes sistemas também suportam monitoramento remoto.

9. Os canais podem ser paralelizados livremente conforme necessário para expandir a funcionalidade.

10. Design modular para fácil manutenção.

11. Cabos de saída de conexão rápida para fácil instalação e manutenção.

12. Fixadores de grampo de agulha banhados a ouro reduzem o aquecimento e facilitam o carregamento/descarregamento da bateria.

13. Design de circuito digital baseado em processadores DSP de alta velocidade para controle e processamento do sistema.

14. Usa tecnologia de retificação síncrona para melhor eficiência energética e menor tamanho de hardware.

15. Com ricos recursos de dispositivos externos e capacidade de processamento digital de alta velocidade para atender aos requisitos de processamento de dados e controle do sistema.

16. Envia diretamente variáveis de controle via portas I/O para DSP para processamento.

17. O hardware do sistema é projetado para simplicidade e confiabilidade.

18. O design modular facilita as atualizações e a manutenção do sistema.

Descrição da Função do Software

Mantenha a área ao redor do equipamento limpa e organizada.O dispositivo é usado principalmente para testes de carga/descarga de bateria e testes de características de bateria relacionados, com canais de teste totalmente independentes. Por meio do controle de programação de software, os usuários podem programar qualquer corrente e tensão dentro da faixa para carregar/descarregar a bateria. Os dados do teste podem ser rastreados vinculando informações do produto via código de barras e monitorados em tempo real durante a carga/descarga.

Intel 10ª Geração i5 (6 núcleos ou superior) . Proteções de segurança: O dispositivo possui proteção contra conexão reversa, detecção de anomalia da linha de amostragem de tensão e proteção contra anomalia da linha de teste de corrente. Se a bateria for invertida, o canal não poderá emitir ou receber corrente. Ele também pausará o teste quando as linhas de amostragem de tensão forem desconectadas ou a linha de corrente estiver mal conectada. O dispositivo inclui proteção contra falha de energia, proteção contra sobrecorrente, proteção contra sobretensão e proteção contra sobretemperatura para testes seguros.

EUA. Fluxo de Trabalho do Processo: Variáveis personalizadas podem ser programadas para implementar vários cenários de teste, com suporte para ciclos aninhados de várias camadas.

EUA. Canal Independente: Cada canal possui fontes de corrente constante e tensão constante programáveis independentemente, com a capacidade de definir etapas do processo de teste de forma independente.

EUA. Continuação da Interrupção: Em caso de falha de energia, interrupção da comunicação ou qualquer outra anomalia, o teste será retomado automaticamente a partir da última etapa salva quando as condições forem restauradas.

Alemanha. Proteção e Operação Offline: Quando a comunicação entre o host e o computador inferior é interrompida, o sistema entrará no modo de operação offline. O dispositivo fará uma pausa quando o computador inferior perder energia e retomará o teste após o problema ser resolvido.

EUA. Detecção de Anomalias: O sistema pode capturar com precisão as alterações de tensão e corrente. Se as alterações de tensão ou corrente excederem determinados limites, o dispositivo pode emitir automaticamente um alerta e pausar o teste.

EUA. Rastreamento de Log: O sistema inclui uma função de log que registra a operação, anomalias e outros detalhes durante o processo de teste para rastreabilidade e solução de problemas.

Japão. Interface do Dispositivo e Computador: O dispositivo usa uma interface Ethernet RJ-45 para aquisição remota de dados estável e em tempo real via rede de escritório, permitindo o monitoramento da operação do sistema host em tempo real.

China. Registro e Processamento de Dados: O canal principal pode opcionalmente suportar canais de temperatura ou tensão para monitorar a temperatura ou tensão da bateria em tempo real. Os dados são exibidos simultaneamente, incluindo tensão total, corrente total, capacidade total e canais de temperatura auxiliares.

China. Análise e Processamento de Curvas: O sistema possui recursos poderosos de análise de curvas, permitindo que os usuários selecionem livremente os conjuntos de dados desejados para curvas (como tensão, corrente, capacidade-tempo, capacidade-tensão e contagem de ciclos-tensão final). As curvas podem ser ampliadas, movidas e comparadas de várias maneiras, e vários arquivos de dados podem ser comparados.

Configurações Básicas de Etapas

Vantagens do Equipamento

Mantenha a área ao redor do equipamento limpa e organizada.Alta eficiência de feedback de energia, com até 85% de eficiência durante o carregamento e descarregamento.

Não abra os painéis internos durante a operação.Alta precisão de saída, com deriva de corrente mínima e alta estabilidade, graças às unidades ADC de 24 bits.

Certifique-se de que os canais de teste estejam ociosos antes de conectar ou remover as baterias.Recursos de proteção de segurança, incluindo monitoramento em tempo real das linhas de tensão e corrente.

Interface de Controle PrincipalA proteção contra conexão reversa da bateria garante a segurança durante o teste.

5. Transição suave de corrente constante para tensão constante, evitando danos à bateria.

6. Função de partida suave para todas as etapas de carga/descarga para evitar picos de corrente.

7. Teste de resistência interna DC de alta precisão, garantindo a correspondência confiável das células.

Parâmetros Técnicos

Lista de Componentes

Não.

Componente

Fabricante

Faixa / Precisão
