Sistema de ensaio de bateria regenerativa de alta precisão para análise de desempenho de iões de lítio
| Charging Voltage Range: | 0V-100V | Discharging Voltage Range: | 10V-100V |
| Channel Current: | Máx.: 60A Mín.:±150mA | Main Channels: | 8 canais |
| Equipment Accuracy: | Melhor que 0,05% | Data Recording Interval: | 1000ms |
| High Light: | Sistema de ensaio de baterias de iões de lítio,Analisador de baterias de alta precisão,Equipamento de ensaio de baterias regenerativas |
||

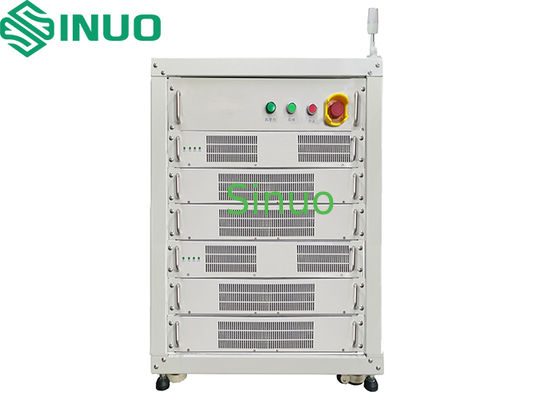

Sistema de ensaio de bateria regenerativa de alta precisão para análise de desempenho de iões de lítio
Informações sobre o produto:
O equipamento de ensaio de baterias regenerativas de alta precisão é capaz de testar vários parâmetros de desempenho das baterias de íons de lítio, tais como capacidade, estado de carga (SOC), sobrecarga,e desempenho de sobre descarga.
O sistema possui alta potência, alta eficiência, alta precisão e alto desempenho.
Ao adoptar a tecnologia de regeneração de energia, reduz significativamente a geração de calor, o consumo de energia e os custos operacionais.
Arquitetura do sistema:
O equipamento consiste principalmente no computador anfitrião (controlador superior), no controlador médio, no módulo DC/AC, no módulo DC/DC, no controlador inferior e no sistema de aquisição e processamento de dados.
Ele pode coletar dados em tempo real, como tensão, corrente, capacidade e energia para cada célula individual.Todos os dados recolhidos são armazenados numa base de dados dedicada, que suporta estatísticas de dados, análise e geração de relatórios.
Diagrama da arquitetura do sistema (Figura 1):
Figura 1 Diagrama de arquitetura do sistema
Funções principais do sistema:
1.Teste do ciclo de vida da bateria
2.Teste da capacidade da bateria
3Ensaios de resistência interna em CC
4Ensaios das características de carga/descarga
5.Teste de retenção de carga
6Ensaios de eficiência de carga/descarga
7.Teste de descarga profunda / descarga de tensão constante
8Ensaios de tolerância à sobrecarga e à sobre descarga
9Ensaios de características de temperatura
Sistema Características principais:
1Tecnologia de regeneração de energia para alta eficiência, redução do calor e menor consumo de energia.
2A tecnologia de equilíbrio trifásico (sem linha neutra) reduz a carga da rede.
3A função de arranque suave minimiza o impacto na rede eléctrica.
4. Precisão de medição superior a ± 0,05%; intervalo de gravação de dados até 1000 ms; excelente estabilidade.
5Cada canal funciona de forma independente e suporta configurações individuais de carga/descarga.
6Funções de proteção abrangentes: entrada/saída, software/hardware, polaridade inversa, recuperação de falhas de alimentação e proteção por contacto deficiente.
7. Transição suave entre corrente constante e tensão constante sem corrente sobressalente.
8.Integração de rede de vários níveis: um PC pode controlar mais de 1000 canais; grandes sistemas suportam monitorização remota.
9Os canais podem ser livremente paralelos para uma operação flexível (multi-uso num sistema).
10.Concepção modular de ligação para facilitar a manutenção.
11Linhas de saída de ligação rápida para instalação e manutenção convenientes.
12As pinças de sonda douradas minimizam o aquecimento e simplificam a instalação/remoção da bateria.
13DSP de alta velocidade com aritmética de ponto flutuante como núcleo de controlo para controlo digital preciso.
14A tecnologia de retificação síncrona aumenta a eficiência energética e reduz o tamanho do hardware.
15.Ricos periféricos e computação rápida suportam o processamento de dados e o controlo do sistema.
16.Variaveis de controlo enviadas para o DSP através de E/S para processamento.
17.Design de hardware simples e confiável.
18A estrutura modular permite melhorias e manutenção fáceis.
19.Apresentação clara dos dados com monitorização em tempo real e carregamento de dados MES (opcional).
Parâmetros técnicos:
|
- Não, não. |
Ponto |
Especificações |
||
|
1 |
Modelo |
SNCTS100V60A-8CH |
||
|
2 |
Principais canais |
8 canais |
||
|
3 |
Modo de operação do canal |
Totalmente independente |
||
|
4 |
Modos de funcionamento do canal principal |
Carregamento: CC, CV, CCCV (transição suave sem impacto) Descarga: CC, CP, CV Outros: Em posição de espera, parar. |
||
|
Condições de conclusão do ensaio no canal principal |
Tempo, tensão, corrente, capacidade, etc. |
|||
|
5 |
Voltagem do canal principal |
Faixa de tensão de carga |
0V-100V |
|
|
Faixa de tensão de descarga |
10V a 100V |
|||
|
Precisão |
± ((0,05%RD+0,05%FS) |
|||
|
Resolução |
0.1 mV |
|||
|
Canal principal Corrente |
Max. |
± 60A |
||
|
Min. |
± 150 mA |
|||
|
Precisão |
± ((0,05%RD+0,05%FS) |
|||
|
Resolução |
0.1 mA |
|||
|
Tempo de resposta de início atual |
≤ 20 ms |
|||
|
Horário de mudança atual |
≤ 40 ms |
|||
|
Tempo |
Resolução |
1000 mS |
||
|
Potência |
Produção |
Máxima potência contínua por canal: 6000 W |
||
|
Estabilidade |
±0,1%FS |
|||
|
Eficiência |
Número máximo Eficiência da carga |
85% |
||
|
Eficiência máxima de descarga |
85% |
|||
|
Feedback da grade |
Distorção Harmônica |
≤ 3% |
||
|
Fator de potência |
≥ 0,99 |
|||
|
Função de corte de canal auxiliar |
O sistema permite definir as condições em que o passo do canal principal para ou muda quando o sinal do canal auxiliar atinge um valor especificado. |
|||
|
6 |
Comunicação |
Interface Ethernet RJ-45 para transmissão de dados estável e em tempo real |
||
|
BMS Comunicação |
CAN/RS485 (facultativo) |
|||
|
7 |
Programa de controlo |
Suporta proteção de dados de desligamento, permitindo a continuação do teste após falha inesperada de energia, parada manual ou a partir de arquivos de dados salvos. |
||
|
Os limites de segurança podem ser configurados, incluindo os limites de tensão inferior e superior, os limites de corrente inferior e superior e a proteção da tendência de tensão/corrente. A proteção pode ser definida para cada etapa individual. |
||||
|
Para o canal auxiliar, podem ser configurados parâmetros como limites de tensão superior/inferior e limites de temperatura superior/inferior. |
||||
|
Ciclos máximos |
9999 |
|||
|
Camadas de nidificação |
até 10 |
|||
|
Formatações de tempo |
h / min / s |
|||
|
Registo de dados |
≥ 1000 ms |
|||
|
8 |
Exibição de dados |
Lista de ciclos |
Número de ciclos, capacidade de carga/descarga, energia, tensão média |
|
|
Lista de processos |
Número de processo, modo, tempo, capacidade, energia, tensão/corrente final |
|||
|
Lista pormenorizada |
número de registos, tempo do sistema, tempo acumulado, tensão, corrente, potência, energia |
|||
|
9 |
Data de exportação |
Dados exportáveis para ficheiros Excel e gráficos; fornece relatórios de eficiência, curvas de carga/descarga, características de tensão/tempo de corrente, etc. |
||
|
10 |
Tipos de curvas |
Eixo X: Tempo total, capacidade, número de ciclos, etc. |
||
|
- O quê?a)- Sim.:Voltagem total, corrente, capacidade, temperatura da célula, capacidade de carga/descarga, tensão da célula, etc. |
||||
|
11 |
Software Proteção |
sobre/abaixo de tensão, sobre/abaixo de corrente, sobre-temperatura, recuperação de perdas de potência, flutuação anormal de corrente, etc. |
||
|
Ferramentas Proteção |
polaridade inversa, sobrecorrente, sobrevoltagem. |
|||
|
Alarme |
Interruptor de emergência, desligamento automático, ligação/desligação automática de carga. |
|||
|
12 |
Linhas de saída |
Conexão de quatro fios (linhas de corrente e tensão separadas). |
||
|
13 |
Refrigeração |
Refrigeração por ar forçado. |
||
|
14 |
Nível de segurança |
Cumprir as normas EN60950 e GB4943. |
||
|
Ruído |
Ensaiado de acordo com o método especificado noIEC 62040-3O nível de ruído é inferior a75 dBA. O medidor de nível sonoro utilizado deve respeitar:Requisitos do tipo I da IEC 804, com uma precisão superior a ± 0,5 dB. |
|||
|
Nível de protecção |
IP22 |
|||
|
15 |
Manutenção |
Design modular; peças sobressalentes substituíveis; manutenção gratuita durante o período de garantia. |
||
|
16 |
Atualização de software |
Atualizações gratuitas de software ao longo da vida (até a incompatibilidade de hardware). |
||
|
17 |
Taxa de falhas |
≤ 1% |
||
|
18 |
Dimensões do equipamento |
Armário: 670 ((W) × 850 ((D) × 960 ((H) mm |
||
|
19 |
Direcção de manutenção |
Acesso dianteiro e traseiro |
||
|
20 |
Cores |
Unidade principal: Ice Gray GY09 |
||
|
21 |
Meio Ambiente |
Fornecimento de energia |
380VAC ±10%, trifásico de cinco fios, 50Hz ±5% |
|
|
Potência nominal |
54kW (L252×3 + N42 + PE42) |
|||
|
Temperatura ambiente |
-20°C ~ 40°C |
|||
|
Humidade |
10%~90% RH, não condensante |
|||
|
Outro. |
Evitar a umidade, vibrações e poeira; não para ambientes explosivos ou vaporosos |
|||
|
22 |
Notas de segurança |
1.Garantir a devida ligação à terra do equipamento. 2.Mantenha a área ao redor do equipamento limpa e limpa. 3.Não abra os painéis internos durante o funcionamento. 4.Verificar que os canais de ensaio não funcionam antes de ligar ou retirar as baterias. 5.Em caso de emergência, aperte o interruptor de parada de emergência antes de qualquer outra operação. |
||
Interface de controlo principal:
Figura 4.1:Interface principal do computador host
Interface de edição de fluxo de processo:
Figura 4.2: Interface de edição de fluxo de processo do computador host
Interface de visualização de dados do computador host:
Figura 4.3: Interface de visualização de dados do computador host
Lista de componentes:
|
- Não, não. |
Componente |
Fabricante |
Origem |
|
1 |
MCU |
ST / TI |
Itália / França / EUA |
|
2 |
Ventilador |
Delta / SUNON |
China |
|
3 |
Fusão |
Littlefuse / Bussmann |
Estados Unidos |
|
4 |
IC |
TI / ON |
Estados Unidos |
|
5 |
IGBT |
Infineon |
Estados Unidos |
|
6 |
Resistência de amostragem |
Isabelle Hütte |
Alemanha |
|
7 |
AD |
TI |
Estados Unidos |
|
8 |
DA |
ADI |
Estados Unidos |
|
9 |
Relais |
OMRON |
Japão |
|
10 |
Interruptor/contactor |
CHINT / Delixi |
China |
|
11 |
Fornecimento de energia bidirecional |
TuWei / Lorentz |
China |
|
12 |
Proba |
Kangxinda / Yingzhibao |
China |
Acessórios opcionais:
|
- Não, não. |
Ponto |
Distância / Precisão |
Quantidade |
Observações |
|
|
1 |
Canal de temperatura auxiliar |
Modelo de sonda de temperatura |
NTC ((R25=10KΩ±1% B25/50=3950±1%) |
Conforme necessário |
Fornecido na entrega |
|
Precisão da sonda de temperatura |
Distância: -40°C a 150°C |
||||
|
2 |
Computador |
CPU: Intel 10th Gen i5 (6 núcleos ou superior) |
Conforme necessário |
Fornecido na entrega |
|
