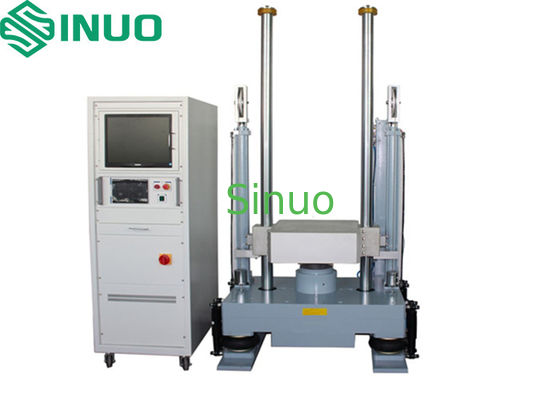

Sistema de Teste de Choque Vertical Hidráulico com Gerador de Forma de Onda Senoidal Half-Sine

Sistema hidráulico de ensaio de choque vertical com gerador de ondas de meio seno

ProdutoEu...Informações:

Esta máquina é principalmente adequada para testes de choque nos campos de produtos eletrônicos, aeroespacial, navios, indústria militar, peças automotivas, transporte, etc.Selecionando diferentes geradores de forma de onda, podem ser realizados testes de choque, tais como ondas semi-sinusoides, ondas pós-pico ou ondas quadradas.

O equipamento cumpre as especificações de ensaio MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, etc.

Requisitos ambientais:

1. temperatura no local: 5°C~+28°C (temperatura média dentro de 24 horas ≤28°C);

2. Umidade relativa: ≤ 85% RH;

3Fonte de ar: 0,5 - 0,8 MPa

4Condições de alimentação: trifásico de cinco fios;

5Intervalo de tensão: AC380V;

6Intervalo de flutuação de frequência admissível: (50±0,5) Hz;

7A resistência de aterragem do fio de aterragem de protecção é inferior a 4Ω;

8O utilizador deve configurar um interruptor de ar ou de energia de capacidade correspondente para o equipamento no local de instalação, e este interruptor deve ser utilizado de forma independente para este equipamento.

Parâmetro técnico:

Introdução principal da máquina de choque:

1Plataforma de trabalho: é adotada uma plataforma de trabalho de liga de alumínio importada de alta resistência.

2Mecanismo de elevação: elevação e abaixamento do cilindro hidráulico.

3. Controle da altura de elevação: a altura de elevação é medida pelo conjunto de codificadores fotoeléctricos instalado na base.forte capacidade anti-interferência, alta fiabilidade, e garante a repetibilidade do choque.

4Sistema de travagem: travagem pneumática travagem de atrito forte

5Sistema de amortecimento: reduzir eficazmente a força de choque do ensaio de choque no solo, e é concebido um sistema de auto-amortecimento, que consiste numa base, um amortecedor e um airbag.

Lista de configurações principais:
