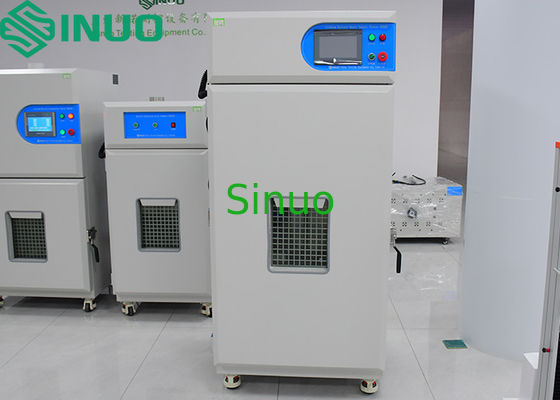

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3

MOQ:	1
preço:	Customized
Embalagem padrão:	Plywood Case
Período de entrega:	30 Days
Método do pagamento:	T/T
Capacidade de abastecimento:	20 sets per month

Informações

Descrição do produto

Informações detalhadas

Place of Origin

China

Marca

Sinuo

Certificação

Calibration Certificate(Cost Additional )

Model Number

SN555

Impact Weight:

9.1 ± 0.1 kg, meets various standards

Drop Height:

1–1000 mm, ±3 mm precision

Estrutura:

Caída livre guiada de duas colunas

Safety:

Magnetic relief door, limit switch, safety hook

Janela:

Vidro à prova de explosão de 300 × 300 × 10 mm

Monitorização:

Câmara HD ≥4MP, armazenamento de 1 TB, acesso remoto

Iluminação:

Luz LED

Interface:

Tela sensível ao toque, precisão ≤1 mm

Destacar:

Máquina de ensaio de impacto pesado de bateria

Máquina de ensaio de impacto pesado de bateria de alta segurança

Descrição do produto

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3

Informações sobre o produto:

Este equipamento é concebido para avaliar o desempenho de segurança das baterias de iões de lítio através da simulação de impactos mecânicos em várias condições de massa, altura e área de contacto.O ensaio assegura que, nos cenários de impacto definidos em padrão,, a bateria não pegar fogo ou explodir.

Princípio de ensaio:

Uma amostra de ensaio é colocada numa superfície plana com uma haste de 15,8 mm de diâmetro posicionada horizontalmente no centro e um peso de 9,1 ± 0,1 kg é lançado diretamente sobre a haste a partir de uma altura de 610 ± 25 mm.A amostra é observada durante seis horas após o impactoCada amostra é utilizada apenas uma vez.

Critérios de aceitação: a bateria não deve inflamar ou explodir.

Parâmetros técnicos:

Perda de peso	9.1 ± 0,1 kg
Altura de queda	1 ‰ 1000 mm (caída livre guiada verticalmente)
Precisão de exibição	≤ 1 mm
Precisão de altura	± 3 mm
Modo de exibição	Ecrã táctil
Diâmetro da barra horizontal	15.8±0,2 mm (Esta barra de aço é colocada verticalmente no centro da bateria, e um objeto pesado cai sobre a barra de aço, e a barra de aço permanece paralela à superfície inferior da bateria quadrada;)
Espaço de ensaio	W300 X D500 X H1000mm
Material da caixa interna	SUS 201# aço inoxidável (espessura de 1,2 mm, espessura total do reforço e da caixa exterior é de 80 mm)
Material da caixa exterior	Forja a frio de placas misturadas (espessura de 1,5 mm)
Ventilação de escape	150 mm, localizado acima da parte de trás da caixa
Janela de observação	Porta única, janela de observação aberta, fechadura de porta de punho frio
Tamanho da janela	Vidro à prova de explosão temperado de espessura de 30030010 mm)
Mecanismo de elevação	Elevação elétrica
Superfícies de impacto	Chapa de aço (superior e inferior)
Dimensões da máquina	W750XD700XH1600 mm
Potência	AC 220V, 500W
Peso	Aproximadamente 200 kg.

Outros Parâmetro:

Iluminação

A câmara de ensaio é projetada com iluminação LED de alto brilho, facilitando a visualização do estado do ensaio dentro da câmara de ensaio

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 0

Dispositivo de redução de pressão à prova de explosão

Possui uma função de alívio de pressão à prova de explosão magnética, ou seja, a caixa de proteção absorve automaticamente a porta de alívio de pressão (especificação: 200 * 200 mm) após ser atingida por uma onda de choque.Quando um forte fluxo de ar atinge, a porta de alívio de pressão abre e fecha automaticamente para reduzir o impacto da explosão.

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 1

Gás de escape de fumo

Ventilador de escape de fumo, diâmetro da porta de escape 100 mm

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 2

Dispositivo de protecção

Interruptor de proteção de limite, gancho de segurança (localizado na viga transversal da placa superior de impacto, desempenha um papel de proteção de segurança)

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 3

Monitorização

A área de ensaio está equipada com um sistema de videovigilância de alta definição, que pode ser controlado remotamente para garantir a precisão dos dados.O dispositivo de armazenamento está equipado com um disco rígido de 1T + monitor Lenovo.

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 4

Interface de tela sensível ao toque

Local de instalação

O chão é plano e bem ventilado.

Nenhuma vibração forte em torno do equipamento

Nenhum campo eletromagnético forte em torno do equipamento

Sem substâncias inflamáveis, explosivas, corrosivas e poeira em torno do equipamento

Deve deixar-se um espaço adequado para utilização e manutenção em torno do equipamento, tal como se mostra na figura seguinte:

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 6

Condições de alimentação

Fornecimento de energia: AC220V monofásico de dois fios + fio de proteção à terra

Intervalo de flutuação da tensão: AC (220±20) V

Faixa de flutuação de frequência: (50±0,5) Hz

Capacidade de potência: cerca de 500 W

Corrente máxima: 3A

Interruptor de alimentação: 5A

Características do equipamento:

1O peso normal é de 9,1 kg e o diâmetro é de 15,8 mm (que pode satisfazer diferentes normas ao mesmo tempo).

2. Encoder exibe a altura. Controle inteligente é ajustável de 0 a 1000 mm (muito conveniente para os clientes usarem).

3O projecto de dupla coluna permite que o peso caia livremente e evita eficazmente problemas de segurança.

4O peso de 9,1 kg ou 10 kg cai de uma certa altura (610 mm ou 1000 mm) sobre a amostra, sem preconceito, para evitar um impacto secundário na superfície da bateria.

5Equipado com aberturas de escape (para facilitar aos clientes o escape da fumaça gerada durante os ensaios de baterias fora da sala de ensaio).

6Janela de vidro temperado à prova de explosão.

Máquina de ensaio de impacto pesado de alta segurança de bateria, peso de impacto 9,1 kg UN38.3 7
