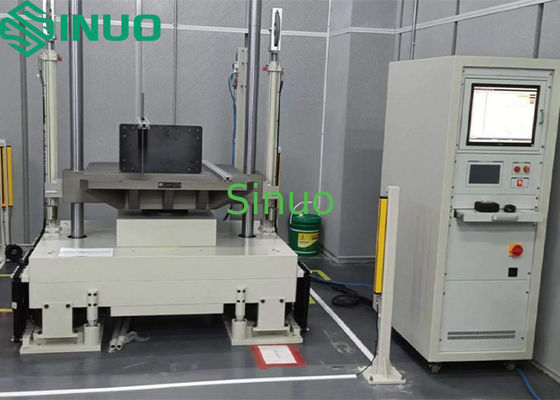

Sistema de teste de choque mecânico de bateria Half-Sine Sawtooth Square Wave Shock Tests

Sistema de Teste de Choque Mecânico de Bateria Testes de Choque de Onda Quadrada Dente de Serra Meio Seno

ProdutoInformação:

Este testador de choque mecânico é adequado principalmente para testes de resistência a choques nas áreas de produtos eletrônicos, aeroespacial, construção naval, setores de defesa, peças automotivas, transporte, etc.

Ao selecionar diferentes geradores de forma de onda, testes de choque de onda meio seno, onda dente de serra pós-pico ou onda quadrada podem ser realizados.

O sistema atende aos padrões de teste da indústria, como GB/T2423-2008, GJB150, IEC-68-2-27 e padrões de confiabilidade industrial dos EUA, como MIL-STD-202F, MIL-STD-810F e MIL-STD-883E.(Nota: Os padrões MIL referem-se a protocolos de confiabilidade amplamente adotados.

PrincipalPerformance:

1. Este equipamento adota elevação hidráulica e máquina de choque de queda livre com freio a óleo de alta pressão.

2. Este equipamento adota pressurização gás-líquido e freio de forte atrito para evitar frenagem de choque secundário.

3. Instrumento de medição de choque: aquisição de dados de canal único. Ele pode realizar simultaneamente medição de dados de aceleração, armazenamento, impressão de relatórios, retorno de dados, gerenciamento de banco de dados e outras funções de dois canais.

4. Este equipamento adota módulo de borracha para gerar uma ampla gama de pulsos de onda meio seno de qualquer tempo de ação.

5. Este equipamento pode ser usado para teste de queda equivalente de caixas de embalagem.

Parâmetro técnico:

Introdução ao desempenho do equipamento:

1. Plataforma de trabalho

Adote plataforma de trabalho de liga de alumínio importada de alta resistência.

2. Mecanismo de elevação

Adote o sistema de elevação hidráulica.

3. Controle de altura de elevação

A altura de elevação é medida pelo conjunto do codificador fotoelétrico instalado na base. A medição do codificador fotoelétrico tem as vantagens de alta precisão, forte capacidade anti-interferência e alta confiabilidade. Garante a repetibilidade do choque.

4. Sistema de frenagem

Adota frenagem pneumática. A forte frenagem por atrito e a função de frenagem anti-choque secundário podem frear de forma rápida e confiável. Evite o rebote secundário.

5. Sistema de amortecimento

Consiste em uma base, um amortecedor e um airbag. O sistema de redução de vibração pode reduzir a força de choque transmitida da plataforma de trabalho para o solo.

6. Gerador de forma de onda

Onda meio seno: realize diferentes larguras de pulso de impulso de 1-30ms;

Onda quadrada: composta por cilindro especial e válvula reguladora de pressão;

Onda dente de serra pós-pico: composta por molde especial, forno e bloco de chumbo.

7. Dispositivo de segurança

Interruptor de parada de emergência: Ele corta o circuito em situações de emergência, como desconexão forçada da soldagem de contato do mecanismo de ação.

Recursos do sistema de medição:

Está em conformidade com MIL-STD-810, GJB-150-18-86, IEC68-2-27

Frequência máxima de amostragem de até 1 MHz

Aceleração máxima do teste 100.000gn

Largura mínima do pulso de teste 0,1ms

Gravação e reprodução de forma de onda de vários quadros

Suporte a disparo interno e externo

AnáliseFunções:

1. Captura transitória da forma de onda de choque

A captura transitória ajuda você a obter pulsos únicos ou múltiplos. O sistema analisa automaticamente o valor de pico, a largura do pulso, a mudança de velocidade, o índice de lesão na cabeça HIC e outros dados do pulso de choque. Combine automaticamente a forma de onda de pulso capturada com a forma de onda ideal e compare o desvio entre as duas.

2. Análise do espectro de resposta a choque

A análise do espectro de resposta a choque pode avaliar os danos potenciais causados pelo impacto. Fornecer uma base para projetar a resistência ao impacto dos produtos. O sistema realiza a análise SRS em cada pulso de choque e compara o desvio entre o SRS real e o SRS alvo.

3. Outras análises

Análise de deformação de força, demonstração de resposta a choque, análise de choque rotacional e outras análises necessárias em testes de choque. A análise de deformação de força calcula o pico de força, pico de deformação, energia, eficiência, etc. gerados pelo pulso. A demonstração de resposta a choque fornece ferramentas para aprender o espectro de resposta a choque. A análise de choque rotacional é usada para máquinas de choque rotacional ou outros eventos de controle rotacional. O sinal é calculado pela medição da aceleração axial.
