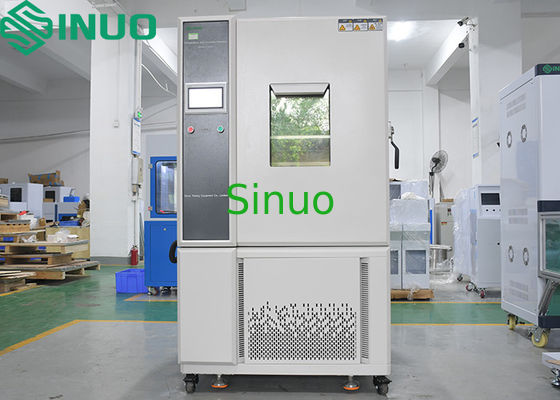

-70°C a +150°C Câmara de ensaio de temperatura e umidade IEC62133 Para ensaio de baterias
| Temperature Range: | -70°C a +150°C | Temperature Fluctuation: | ± 0,5°C |
| Humidity Range: | (20% 98) % RH | Humidity Fluctuation: | ≤2.5% |
| Heating Rate: | -70°C a +150°C ≥ 5°C/min | Cooling Rate: | + 150°C a - 70°C ≥ 5°C/min |
| High Light: | Câmara de ensaio de temperatura e umidade IEC 62133,Câmara de ensaio de temperatura e umidade da bateria,Câmara de ensaio de humidade a 150°C |
||
-70°C a+ 150°C Câmara de ensaio de temperatura e umidade IEC62133 Para ensaio de baterias
Informações sobre o produto:
Câmara de ensaio de temperatura e umidade concebida para ensaios de fiabilidade de componentes eletrónicos, plásticos e outros materiais.Cumprir as normas internacionais, tais como a IEC 62133, UN38.3, e IEC60068-2-2:2007Com um intervalo de temperatura de -70°C a +150°C e controlo de umidade de 20% a 98% RH, garante uma simulação precisa de condições ambientais extremas para a validação do produto.
Parâmetros técnicos:
| Modelo de produto | SN559-1000L |
| Volume nominal | 1000 litros |
| Dimensões internas | W1000*H1000*D1000mm |
| Dimensões externas | W1280*H2150*D2050MM |
| Peso | Aproximadamente 580 kg |
| Condições ambientais de ensaio | Temperatura ambiente: +25°C, umidade relativa ≤ 85%, sem amostragem no interior da câmara |
| Intervalo de temperatura | -70°Cpara+ 150°C |
| Intervalo de umidade |
(20% 98) % RH (Temperatura: 20°C~85°C, ver gráfico do intervalo de controlo temperatura-umidade, sem carga térmica activa) |
| Fluctuação da temperatura | ± 0,5°C |
| Fluctuação da humidade | ≤ 2,5% |
| Desvio de temperatura | ≤ ± 2,0°C |
| Desvio de umidade | ≤ ± 3% |
| Taxa de aquecimento | -70°Cpara+ 150°C ≥ 5°C/min (média para toda a gama) |
| Taxa de arrefecimento | + 150°Cpara-70°C ≥ 5°C/min (média para toda a gama) |
| Condição de carga | Nenhum |
| Ruído de funcionamento | Nível acústico ponderado A ≤ 70 dB ((A)) (Medidas realizadas numa sala insonorizada com eco mínimo a uma temperatura ambiente de 25°C. Usando a ponderação A, o valor médio é medido em 9 pontos. Cada ponto de ensaio está situado a 1 metro horizontalmente da fonte de ruído e a 1 metro acima do solo.) |
| Características estruturais | |
|
Estrutura de isolamento térmico
|
1Material da parede exterior: chapa de aço A3 com revestimento de pulverização. 2Material da parede interna: chapa de aço inoxidável SUS#304. 3Material de isolamento térmico para o corpo da caixa: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm. 4Material de isolamento térmico para a porta: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm. |
| Força estrutural inferior | O fundo da câmara de ensaio é concebido para ter uma capacidade de carga da via: ≤ 100 kg/m2 (carga). |
| Canal de ar condicionado |
1- Ventilador centrífugo de eixo longo de aço inoxidável: 2 unidades, 90W. 2Ventilador, aquecedor, evaporador (também desumidificador), dispositivo de drenagem, porta de equilíbrio de pressão, placa de guia de ar ajustável, sensor de temperatura. |
| Configuração padrão da câmara de ensaio |
1Janela: 400x600x40mm, 3 camadas de vidro temperado a vácuo. 2- Manobra plana embutida. 3.Bandeira da porta: SUS #304 Bandeira importada. 4.Luz interna de poupança de energia: luz LED de poupança de energia. 5.O buraco de chumbo: φ50 mm, 1 unidade, localizado no lado direito. |
| Portão |
1.Porta única, aberta para fora, dobradiça à esquerda, alça à direita (quando virada para a frente da câmara). 2.Equipado com um mecanismo de fechadura de porta de segurança (a porta pode ser aberta a partir do interior da câmara de ensaio).e a janela de observação de vidro oco tem uma área de visão de aproximadamente (W400×H600mm)O quadro da porta está equipado com aquecimento eléctrico anticondensação. |
| Painel de controlo | Controlador com ecrã de 7 polegadas, ecrã de controlo de temperatura (humidade), luz indicadora de funcionamento e botão de iluminação. |
| Sala Mecânica | Unidade de refrigeração, bandeja de água do compressor, dispositivo de redução de pressão, dispositivo de aquecimento. |
| Gabinete de distribuição de energia | Tabela de distribuição de energia, ventilador de arrefecimento, interruptor de alimentação principal, transformador, relé intermediário, relé de tempo, relé de estado sólido, contatador AC, disjuntor. |
| Aquecedor |
1- Set de ar condicionado de alta qualidade. 2.Modo de controlo do aquecimento: SSR (relatório de estado sólido), modulação de largura de pulso periódica sem contacto. 3Potência de aquecimento: aproximadamente 4 kW. |
| Furo na linha de alimentação | Localizado na parte de trás da câmara. |
