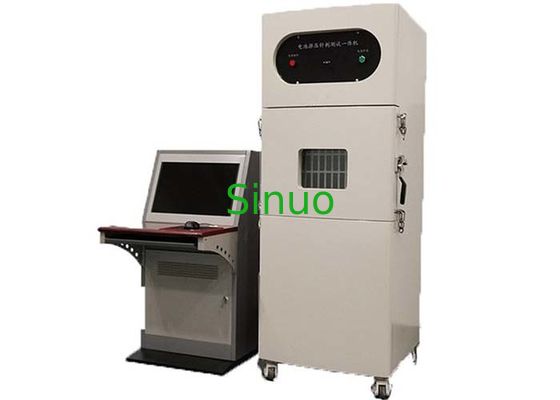

IEC 62133 Bateria de esmagamento e de penetração de unhas câmara de ensaio 150KN com controle de computador

IEC 62133 Bateria de esmagamento e de penetração de prego câmara de teste 150KN com controle de computador

Padrão:

Conforme o ensaio de esmagamento AIS 038 na página n.o 79 da secção 106.2, Teste de penetração das unhas na página n.o 101 da secção 106 do artigo 3.o3.2 a)

IEC 62133-2012, IS0 12405-4:2018, etc.

Características:

1O software de ensaio tem uma função de aquisição de tensão: de acordo com os requisitos de ensaio da bateria única,até que a casca da bateria se quebre ou a bateria tenha um curto-circuito (a tensão interna da bateria torna-se 0V)Quando a tensão for zero, o equipamento interrompe automaticamente o ensaio.

2De acordo com os requisitos de ensaio da bateria de potência: o sistema de ensaio pode primeiro comprimir para 30% do tamanho do módulo da bateria (ou seja, a deformação).Ou definir um determinado valor de pressão (como a força de extrusão é de 20kN)Quando o ensaio de extrusão atingir o valor da força definida e o tempo de retenção da pressão definida, o equipamento interrompe o ensaio.

3A amostra pode ser testada de acordo com qualquer uma das três condições de pressão, deformação e tensão.

4Os três modos de ensaio podem ser utilizados como variáveis de controlo para qualquer combinação de condições, isto é, três ou duas condições de ensaio podem ser definidas ao mesmo tempo.O dispositivo interrompe o ensaio.

5O sistema de teste pode exibir a velocidade durante o teste. A velocidade de teste necessária para o teste também pode ser definida no software do computador.

6. O sistema operacional do computador é processado na caixa de diálogo windows. O modo de tabela pode ser planejado por si mesmo. Os dados de teste são gravados durante todo o processo.Funções de comparação e rastreamento.

7A placa-mãe de controlo de teste pode registar a força, deslocamento e tensão ao mesmo tempo.e a interface de controle irá registrar e monitorar a força de extrusãoA placa-mãe de controlo é fácil de operar e permite que os utilizadores possam utilizar os seus computadores para controlar a temperatura, tensão, velocidade e deformação em tempo real. É conveniente gerar relatórios ou exportar dados directamente.

8. Durante o teste, a função de teste pode ser controlada através da recolha de sinais de tensão. A tensão irá mudar durante o teste da bateria.e o sistema emite um sinalO ensaio de extrusão cessa quando é atingido o valor de tensão definido.

Parâmetros técnicos:

Tamanho da célula da bateria do utilizador	Tamanho máximo (longo x largura x altura): 225*185*160mm, peso: 18kg-20kg
Espaço de ensaio	1000 × 1000 × 1000 mm (largura, profundidade e altura)
Dimensões	1300 × 1400 × 2000 mm (largura, profundidade e altura, dependendo do projecto real)
Estrutura do equipamento	Estrutura tipo caixa
Portão de escape de fumo	Portão de escape de fumaça é 150 mm de diâmetro
Furo de ensaio	Um buraco de 50 mm é aberto em cada lado
Método de controlo	Controle remoto por computador, distância ≥ 10 m
Método de accionamento	Motor de cilindro elétrico
Intervalo de pressão	1 ‰ 150 kN
Precisão da pressão	± 1%FS
Resolução da pressão	0.01KN
Tempo de retenção da pressão	Pode ser definido ≥ 100h
Velocidade da acupuntura de esmagamento	0.1-40 mm/s (regulado)
Precisão da velocidade	0.1mm/s~5mm/s, precisão ±0,05mm/s; 5mm/s~40mm/s, precisão ±0,1mm/s
Resolução da velocidade	≤ 0,01 mm/s
Deslocamento	0 ̊ 400 mm
Precisão do deslocamento	± 0,1 mm
Agulha de aço	1) Especificações: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Comprimento: L=200 mm 3) Material: aço inoxidável 4) Ângulo: 45°~60° 5) Quantidade: 2 unidades
Direcção da agulha de esmagamento	Esmagamento e acupuntura de cima para baixo
Cabeça esmagada	R75*750 mm semicilindro, fácil de desmontar.
Cabeça de esmagamento plana	Com uma cabeça de esmagamento plana
Fixação de agulhas
Demonstração de força	Exibição de computador
Resolução do sensor	1/10000
Conversão de unidades	Kgf, N, kN
Sistema de aquisição de temperatura	Intervalo de aquisição de temperatura 0+1000°C
	Resolução de temperatura: 0,1°C
	Precisão de medição da temperatura: ±0,5°C
	Canal de aquisição de temperatura: 2 canais
	Frequência de aquisição de temperatura: 100 ms
Sistema de aquisição de tensão	Intervalo de aquisição de tensão: 0~100V
	Precisão de aquisição de tensão: ≤ ± 0,5%FS
	Resolução: 10 mV
	Canal de aquisição de tensão: 1 canal
	Frequência de amostragem da tensão: 100 ms
Comprimento da linha de amostragem	2 m
Frequência de aquisição	≥ 50 Hz
Condição de corte	A pressão, a tensão e a deformação podem ser definidas separadamente e monitorizadas simultaneamente.
Potência	25 kW
Fornecimento de energia	380 V
Peso (aprox.)	800 kg





Requisitos ambientais:



1. Interruptor de vazamento de energia principal: AC380 ((1±10%) V (50±0.5) Hz trifásico de quatro fios + fio de terra protetor. Instalar fio de 10m2, interruptor de proteção contra vazamentos 3P 63A

2. Cabo de alimentação: um cabo de cinco núcleos (cabo de quatro núcleos + fio de terra de protecção), com cerca de 3 metros de comprimento (fora da caixa)

3Local de instalação:

1 O solo é plano e bem ventilado;

2 Nenhuma vibração forte em torno do equipamento;

3 Não há um campo electromagnético forte em torno do equipamento;

4 Sem substâncias inflamáveis, explosivas, corrosivas e poeira em torno do equipamento;

5 Evitar a luz solar direta ou altas temperaturas e umidade;

6 Capacidade de carga no solo do local: não inferior a 650 kg/m2 (condição prévia: o tamanho do canal em torno do equipamento é ≥ 600 mm; o peso de carga é ≤ 500 kg);

7 Disponibilidade de um espaço adequado para utilização e manutenção em torno do equipamento:

8 Deve haver espaço ao redor do equipamento para que pelo menos uma pessoa possa passar, ou seja, ≥ 600 mm;

9 Deve haver espaço para a porta do equipamento se abrir e fechar normalmente e não deve haver outros objetos em frente da porta do equipamento.

4Condições ambientais: Temperatura: 20°C±5°C; Umidade relativa: ≤85%RH; Pressão atmosférica: 80kPa106kPa
