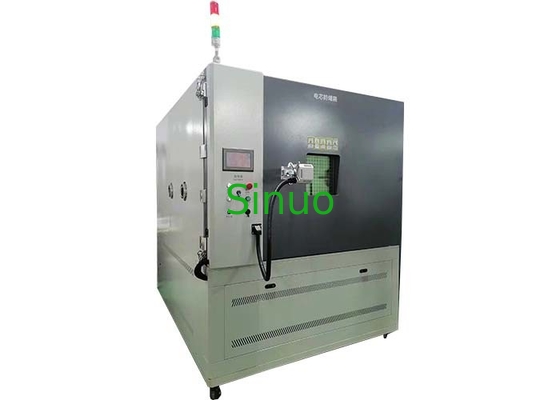

IEC 62133 Câmara de ensaio à prova de explosão de baterias 864L Equipamento de ensaio de baterias 0°C~85°C

W 900 × H 800 × D 1200 mm, volume interno 864L

Cumprir os requisitos de ensaio da bateria

Vigilância por vídeo

A área de ensaio está equipada com um sistema de videovigilância de alta definição e pode ser controlada remotamente;

Vídeo a cores;

Pixéis ≥ 5 milhões de pixels;

Resolução de aquisição de vídeo: PAL: D1 (704x576) / CIF (352x288) /

QCIF (176x144) e formato multimédia (320x240);

Claridade horizontal: 700TVL;

Velocidade de gravação e reprodução: 25 quadros/segundo por canal de vídeo (PAL);

A memória de vídeo adiciona um disco rígido móvel e o sistema de vigilância por vídeo é compatível com o disco rígido móvel para armazenamento para garantir a precisão dos dados.

(Se for necessário instalar o sistema de vigilância numa zona de explosão, o sistema de vigilância deve ter uma função à prova de explosão e a câmara ainda poder monitorizar imagens claras após a explosão,que não afectam a próxima utilização) (facultativo)

Caixa interna do equipamento

Fabricado em aço inoxidável SUS304 de 2 mm + chapa de aço laminada a frio de 3 mm, com costelas de reforço soldadas externas para garantir a resistência da caixa interna. Evite que o impacto da explosão da bateria danifique a caixa. Adota soldagem contínua TIG; tem resistência a ácidos,Funções à prova de explosão e à prova de corrosãoO aço de canal C5 é soldado no exterior da caixa para reforço;

Três conjuntos de dobradiças de aço inoxidável de alta resistência são instalados nos lados esquerdo e direito da porta. Uma única dobradiça pode suportar 3 toneladas de força em alongamento transversal sem quebrar.Mesmo que esteja dobrada na direção oposta., as duas partes da dobradiça são completamente deformadas e combinadas em uma sem quebrar, garantindo a resistência de fixação do lado esquerdo da porta.

Projeto à prova de explosão

1) O equipamento é integralmente formado, e a resistência à explosão do corpo da caixa atende à resistência à explosão de duas células de bateria de 230Ah.É realizado um projeto eficaz de alívio de pressão à prova de explosãoO material da chapa de aço é tratado com isolamento à prova de ferrugem e é efetivamente retardador de chama.São instaladas correntes à prova de explosão para impedir que a porta da caixa seja aberta.

2) Utilize uma parede interna de aço inoxidável SUS304 de 2 mm de espessura + uma chapa de aço laminada a frio de 3 mm e um reforço de aço de 5 # canais.De acordo com a análise de software de elementos finitos, sob esta pressão de potência, calcula-se que a caixa + porta de alívio de pressão pode suportar uma força de ≥ 1,2 bar sob a condição de alívio de pressão.Ele atende à pressão gerada pela falha da bateria 230AH.

Cadeia à prova de explosão

Instalar 2 correntes à prova de explosão (φ8 mm) em cada lado do portão (4 peças no total) para evitar que o portão se abra e se desvie sob o impacto de uma explosão.
