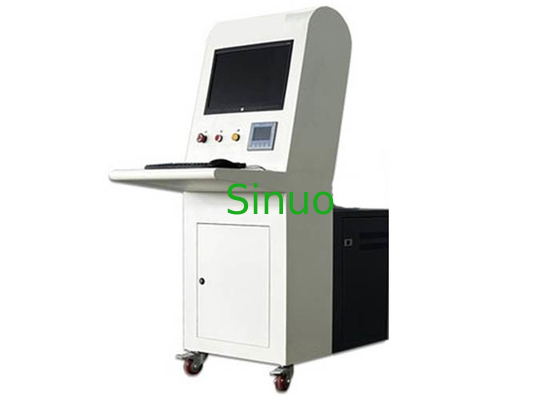

IEC 62368-1 Anexo R Máquina de ensaio de curto-circuito restrito controlada por computador

IEC 62368-1 Anexo R Máquina de ensaio de curto-circuito restrito controlada por computador

Informações sobre o produto:

Esta máquina de ensaio de curto-circuito restrito é exigida pela norma IEC 62368-1:2018, secção 5.6.4.1 e 5.6.5.1, Anexo R.

O dispositivo de ensaio de curto-circuito restrito é utilizado para ensaiar o condutor de aterragem protetor e o disjuntor de proteção de corrente 1500A. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, e para testar a integridade da protecção de segurança adicional através de tais ensaios.

amostras de ensaio: equipamento de áudio, vídeo, tecnologia da informação e comunicação.

Princípio de ensaio:

A máquina de teste de curto-circuito restrito usa o dispositivo de armazenamento de energia para realizar o teste instantâneo de alta corrente.Após a conclusão da descargaDurante o ensaio, a corrente de descarga será registada para gerar a curva de tempo corrente.

Características do equipamento:

1Um grande computador industrial.

2Teste de elevação de corrente automática opcional, teste de elevação de corrente manual e teste de ruptura rápida de impacto, operação flexível e simples.

3. A exibição em tempo real da corrente de saída e resultados de tempo é intuitiva;

4 Protecção perfeita contra a sobrecorrência, definição arbitrária do valor de corrente de saída alvo, limite superior de corrente e tempo de resistência da corrente.

5Com a função de detecção de aterragem e a função de detecção de retorno zero, o teste pode ser realizado após a determinação da aterragem e do retorno zero, o que é seguro e confiável.

6Algoritmo de elevação de corrente de tipo de aproximação, quando for atingida a corrente de saída alvo definida, o cronograma de tolerância de corrente será automático,e o motor voltará ao zero automaticamente após o tempo ser concluído.

7Se for ultrapassado o limite superior da corrente de saída definida, o motor volta automaticamente a zero e emite um alarme sonoro e visual.

8Projeto anti-interferência sofisticado de software e hardware, múltiplos meios anti-interferência, adaptar-se ao ambiente eletromagnético áspero.

9Pode ser equipado com alarme de bloqueio de porta, interface de verificação de tensão de abertura, etc.

Características:

1Modo de controlo: computador industrial.

2Estação de teste: 1 estação.

3- Faixa de ensaio: < 25 A.

4Corrente limite: ≥ 1500 A (personalizável).

5. Tempo de descarga: 5~100 ms pode ser definido.

6. Modo de ensaio: ensaio alternativo AC e DC.

7Voltagem de descarga: pode ser definida no computador de acordo com as exigências do cliente.

8Tempo de ensaio: pode ser definido no computador de acordo com os requisitos normalizados.

9Configuração padrão: fonte de alimentação, fonte de alimentação em corrente contínua, dispositivo de protecção contra a sobrecorrência, osciloscópio de curva de onda fornecido pelos clientes, configurado com 2,5 metros quadrados, 4 linhas de ensaio de 3 m.

10Função de ensaio: tensão de descarga e tempo de protecção limite podem ser definidos, com função de protecção contra sobrevoltagem e sobrecorrência.

11Proteção da segurança: tem a função de alarme de desligamento anormal e a ligação é feita de materiais isolantes.

12Dimensões gerais: aprox.: W800 × D600 × H1650 mm.

13Fornecimento de energia do equipamento: AC220V 50Hz.
