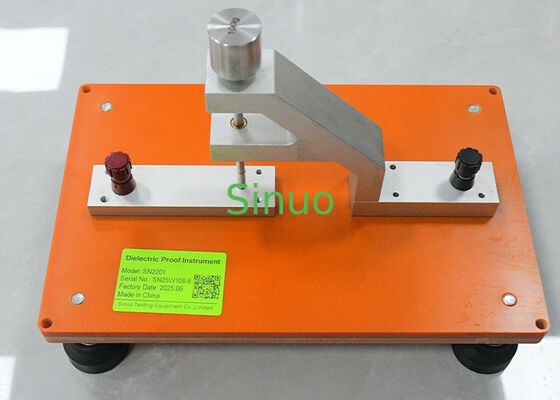

Figura 29 da IEC 62368-1 Instrumento de Teste de Rigidez Dielétrica para Isolamento Sólido

OInstrumento de ensaio de resistência elétricaé um aparelho de ensaio dedicado à avaliação da resistência dielétrica e do desempenho de isolamento de materiais isolantes sólidos, em conformidade com:Cláusula 5 da IEC 62368-1:20234.9.1, Figura 29.

O instrumento está concebido para aplicar as condições de contacto mecânico especificadas a uma amostra de isolamento durante o ensaio,Ajudar os laboratórios a verificar se o material pode manter um isolamento elétrico adequado nas condições definidas pela norma de segurança aplicável.

Isto...Aparelho de ensaio IEC 62368-1 Figura 29é particularmente adequado para laboratórios de segurança elétrica, laboratórios de certificação de produtos,Serviços de I&D e fabricantes que realizam a verificação de materiais isolantes para equipamentos eléctricos e electrónicos.

O SN2201 é fornecido com duas configurações para diferentes requisitos de amostras.Configurações Φ 5-100 e Φ 6.4-50.

O isolamento sólido é uma parte importante da segurança elétrica, porque impede a existência de correntes não intencionais entre as partes condutoras.O material de isolamento pode ter de suportar tensões eléctricas e mecânicas especificadas sem avaria ou perda de desempenho de isolamento..

O SN2201 foi concebido como um dispositivo de ensaio específico da norma IEC 62368-1, figura 29, para este tipo de avaliação.

As aplicações típicas incluem o ensaio e a verificação de:

• Materiais sólidos de isolamento elétrico
• Folhas e barreiras de isolamento
• Componentes elétricos e electrónicos
• Estruturas isolantes utilizadas em equipamentos
• Cabos e materiais de isolamento conexos
• Componentes de isolamento de transformadores
• Outros aparelhos de televisão
• Partes isolantes críticas para a segurança

O aparelho pode ser integrado no sistema de ensaio de conformidade IEC 62368-1 de um laboratório de segurança elétrica, juntamente com outras características de resistência dielétrica, resistência ao isolamento,Equipamento de ensaio de acessibilidade e segurança mecânica.

O ensaio baseia-se na determinação da condição de contacto especificada entre a amostra de ensaio e os componentes de ensaio correspondentes.

Dependendo da disposição do ensaio, selecionam-se a pinça e a barra metálicas adequadas.após o qual a configuração de ensaio especificada pode ser estabelecida para avaliação.

O SN2201 fornece duas opções de barras metálicas para acomodar as configurações especificadas na figura 29:

• Φ5 ± 0,1 mm barra de metal, 100 g
• Φ6,4 mm barra de metal, 50 g

Esta configuração permite que os laboratórios realizem ensaios repetíveis, mantendo os requisitos de dimensão e de carga especificados para o arranjo de ensaio aplicável.
