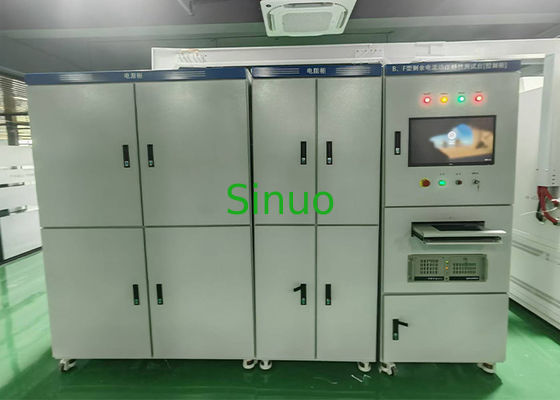

IEC 62423 Sistema de ensaio de corrente residual do disjuntor 500A

1Fornecimento de energia de trabalho: trifásico de quatro fios 380V±10%.

2Capacidade do equipamento: 90 KVA.

3Voltagem de saída: fornecida pelo utilizador.

4. Corrente residual AC tipo 50 Hz: 2mA-10A, ajustável continuamente, nível de precisão: 0,5 nível.

20-500A, saída de passo, nível de precisão: nível 1.5.

5. A-ype Meia onda Pulsante Resíduo Corrente: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, nível de precisão: nível 2.0.

6. Corrente residual de 150H, 400Hz, 1000Hz: 2mA-10A, nível de precisão: 0,5 nível.

7Corrente de corrente contínua: 2mA-10A, nível de precisão: nível 1.0.

8Frequência de ensaio: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Onda composta (tipo F) Contém conteúdo de 10Hz 3,5%, conteúdo de 50/60Hz 13,8%, 1000Hz, conteúdo de 13,8%.

10Precisão de tempo: 5 ms, resolução 1 ms.

11Corrente de carga trifásica: AC 1-125A, saída fixa de superposição de resistência.

12Parâmetros elétricos Qingzhi: AC 500V/5A, nível de precisão: 0,5 nível.

13Interface automática de ensaio:

Edição automática dos elementos de ensaio e registo automático dos dados de ensaio

Teor do ensaio:

• Tipo de CA

(1) 9.9.2, quando não houver carga, utilizar a corrente residual para o ensaio.

(2) 9.9.2.1: Quando a corrente residual aumentar de forma constante, verificar a correcção da acção.

(3) 9.9.2.2: Quando a corrente residual estiver fechada, verificar a correcção da ação.

(4) 9.9.2.3: Quando a corrente AC sinusoidal residual aparecer repentinamente, verificar a correcção da ação.

Tipo S: quando a corrente residual e o tempo de ensaio do quadro 2 são adicionados de repente, o produto não desliga.

(5) 9.9.2.4: Quando o valor da corrente residual entre 5 In e 500 A aparecer repentinamente, verificar a correcção.

As classes atuais são: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Quando sob carga, ensaio com corrente residual.

Quando a corrente nominal for inferior, proceder ao ensaio em conformidade com o ponto 9.9.2.2 e 9.9.2.3.

(7) 9.9.5 Condições de ensaio especiais para os RCD cuja função de funcionamento esteja relacionada com a tensão da fonte de alimentação.

Teste com uma tensão 0,85 vezes e uma tensão 1,1 vezes a da tensão nominal.

• Um tipo

(1) 9.21.1.1 Verificar o funcionamento correto quando a corrente contínua pulsante residual continuar a aumentar.

(2) 9.21.1.2 Verificação do correcto funcionamento em caso de uma corrente contínua pulsante residual súbita

(3) 9.21.1.3 Função correta sob carga, com corrente nominal, ensaio em conformidade com 9.21.1.1

(4) 9.21.1.4 Verificar o funcionamento correto quando a corrente contínua pulsante residual é sobreposta a uma corrente contínua suave de 0,006A.

• Tipo F

(1) 9.1.2 Verificar o funcionamento correto quando a corrente combinada residual aumenta constantemente.

(2) 9.1.3 Verificar o funcionamento correto quando a corrente residual combinada for aplicada de repente. Verificar o tempo de ruptura do RCD, a corrente de ensaio é calibrada para 1,4 In x 5 In.

(3) 9.1.4 Verificar o correcto funcionamento de um RCD de quatro polos do tipo F quando surgir uma corrente residual quando apenas dois polos estiverem alimentados.

Ensaiar o produto de quatro pólos de acordo com o ponto 9.1.2, mas só teste o condutor neutro e uma das linhas.

(4) 9.1.6 Verificar o desempenho sob corrente residual de entrada; aplicar um pulso com uma corrente de pico de 10 Ind, medir 3 vezes na direção da frente e 3 vezes na direção da retaguarda;e o produto não tropeça.

(5) 9.1.7 Verificar a correcção quando uma corrente residual de corrente contínua pulsante é sobreposta a uma corrente de corrente contínua de 10 mA. Superpor uma corrente residual de corrente contínua de 10 mA sobre a corrente residual de corrente contínua a frequência nominal.

• Tipo B

(1) 9.2.1.2 Verificação da correcção das correntes residuais de CA sinusoidais de 1000 Hz e abaixo

a. Aumentar lentamente de 0,2 In para o valor de acção da corrente residual especificado no quadro 2 em 30 segundos.

b. Verificar a corrente de ruptura Se a corrente especificada no quadro 2 aparecer repentinamente, testar o tempo de descarga do produto.

RCD geral: T<0,3 s RCD tipo S: 0,13 s ≤ T <0,5 s

(2) 9.2.1.3 Verificação do funcionamento correcto quando a corrente residual AC é sobreposta a uma corrente residual DC suave.

Superponham-se 0,4 vezes a corrente de funcionamento residual nominal à corrente residual CA (tipo CA) à frequência nominal.

Corrente residual de corrente contínua uniforme ou corrente residual de corrente contínua uniforme de 10 mA (o que for maior).

(3) 9.2.1.4 Função correta quando a corrente residual de corrente contínua pulsante se sobrepõe a uma corrente residual de corrente contínua suave

Uma corrente residual de CC suave de 0.4 vezes a corrente residual de funcionamento nominal ou uma corrente residual de CC suave de 10 mA (a maior das duas) é sobreposta à corrente residual AC de frequência nominal (tipo A), ângulo de 0°).

(4) 9.2.1.5 Verificar o correcto funcionamento quando uma corrente residual de CC é gerada por um circuito rectificador bifásico.

a. Aumentar lentamente a corrente de 0,2 a 2 para testar a corrente de desencadeamento do produto.

b. De acordo com o valor de corrente especificado no quadro 1, adicionar subitamente a corrente de fuga e testar o tempo de descarga do produto.

(5) 9.2.1.6 Verificação do correcto funcionamento quando é gerada uma corrente residual de CC num circuito rectificador de uma fonte de alimentação trifásica.

a. Aumentar lentamente a corrente de 0,2 a 2 para testar a corrente de desencadeamento do produto.

b. De acordo com o valor de corrente especificado no quadro 1, aumentar repentinamente a corrente de fuga e testar o tempo de descarga do produto.

(6) 9.2.1.7.1 Verificar o funcionamento correto sem carga ao suavizar a corrente residual de CC

a. Aumentar lentamente de 0,2 cm para 2 cm para testar a corrente de desencadeamento do produto.

b. Aumento súbito da corrente de fuga de acordo com o valor de corrente especificado no quadro 1 para testar o tempo de descarga do produto.

(7) 9.2.1.7.2 Verificar, sob carga, a correta operação com corrente residual de CC uniforme.

Teste a corrente de descarga do produto aumentando lentamente a corrente de 0,2 a 2 In.

(8) 9.2.3 Verificar o correcto funcionamento dos RCD do tipo B de três e quatro polos, quando apenas dois polos forem fornecidos.

Realizar o ensaio em conformidade com o ponto 9.2.1.2 e 9.2.1.7.1, fornecendo apenas energia neutra e de fase (uma fase).

(9) 9.2.4 Após o ensaio, verificar se o RCD

é desencadeada por uma corrente de ensaio de 2.5 In DC suave.
