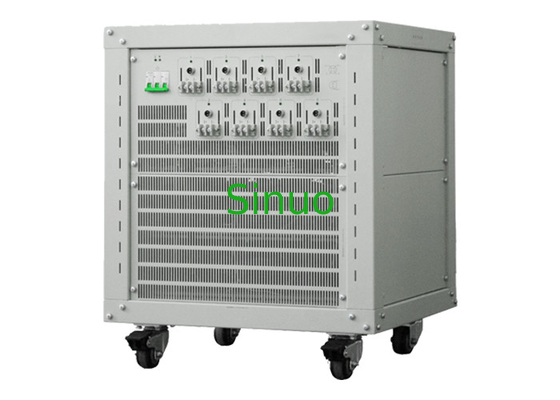

canais automotivos do independente 4 do teste da capacidade da descarga da carga do equipamento de testes da bateria de 20V 100A
| Voltage Range: | 100mV-20V | Min. Discharge Voltage: | 2.5V |
| Current Range: | 0,5 A~100A | Output Power Per Channel: | 2000W |
| Channel Per Unit: | 4 | Communication Interface: | Porta Ethernet |
| High Light: | gerador de alta frequência da vibração,analisador da descarga da bateria |
||
o independente automotivo 4 da capacidade da descarga da carga da bateria de 20V 100A canaliza o equipamento de testes
Vista geral:
Este equipamento de testes da descarga da carga da bateria cumpre as exigências da carga do pulso da bateria de íon de lítio ou da bateria acidificada ao chumbo e do teste da descarga, da resistência interna da C.C. teste (DCIR), teste da vida de ciclo (vida de ciclo), carga da taxa e teste da descarga. Este equipamento de testes vem com software original, que pode correr no computador para conseguir o controle e o minitor do romote.
Esta série de sistemas de testes da bateria é amplamente utilizada nas vários instituições de pesquisa, universidades e fabricantes da bateria do poder.
Parâmetros técnicos:
|
Índice do projeto |
Índice do parâmetro |
|
|---|---|---|
| Poder de entrada | C.A. 380V±10%/50Hz (pode ser personalizado) | |
| Definição | ANÚNCIO: 16bit; A Dinamarca: 16bit | |
| Resistência de entrada | ≥1MΩ | |
| Poder de entrada | 11139W | |
| Característica do controle de canal | A fonte de corrente constante e a fonte constante da tensão adotam a estrutura de laço fechado dobro independente | |
| Modo de controle do canal | Controle independente | |
| Tensão | Escala da tensão pelo canal | 100mV-20V |
| Tensão mínima da descarga | 2.5V | |
| Precisão | ± 0,1% do FS | |
| Estabilidade | ± 0,1% do FS | |
| Atual | Escala atual pelo canal | 0,5 A~100A |
| Corrente constante da interrupção da tensão | 0.2A | |
| Precisão | ± 0,1% do FS | |
| Estabilidade | ± 0,1% do FS | |
| Poder | Potência de saída pelo canal | 2000W |
| Estabilidade | ± 0,2% do FS | |
| Tempo | Tempo de resposta atual | A época da aumentação atual a 100A é 20ms |
| Escala de tempo da etapa | 1~365*24 horas, 00:00 do apoio do formulário do tempo: 00:000 (h, minuto, s, Senhora) | |
| Gravação de dados | Grave a circunstância | Time△t: 100ms |
| Voltage△U: 40mV | ||
| Current△I: 200mA | ||
| Grave a frequência | 10Hz | |
| Carga | Modo da carga | Tensão atual e constante carregando, constante carregando, constante atual constante da tensão carregando, constante da tensão atual e constante do poder carregando, constante do bloco da bateria |
| Condição da interrupção | Tensão, corrente, tempo relativo, capacidade, - ΔV | |
| Descarga | Modo da descarga | Descarga atual constante, descarga do poder constante, descarga constante da resistência |
| Condição da interrupção | Tensão, corrente, tempo relativo, capacidade, - ΔV | |
| Modo do pulso | Modo da carga | Modo atual constante, modo do poder constante |
| Modo da descarga | Modo atual constante, modo do poder constante | |
| Largura de pulso mínima | 500ms | |
| Número de pulso | A única etapa do pulso apoia 32 pulsos diferentes | |
| Interruptor contínuo da carga e da descarga | Uma etapa pulsada pode conseguir o interruptor contínuo da carga para descarregar-se | |
| Condição da interrupção | Tensão, tempo relativo | |
| Teste de DCIR | Apoia a recuperação feita sob encomenda do ponto para cálculos do RCI | |
| Ciclo | Medida da escala do laço | 1~65535 vezes |
| Etapas máximas pelo laço | 254 | |
| Laço aninhado | Com função do laço aninhado, o apoio máximo 3 mergulha | |
| Proteção | Proteção de software |
|
|
||
|
||
|
||
| Tensão e amostra atual da detecção | Conexão de quatro fios | |
| Ruído | <85db> | |
| Base de dados | Base de dados de MySQL | |
| Meios de uma comunicação da máquina superior | Protocolo do TCP/IP | |
| Saída de dados | EXCEL2003,2010, TXT | |
| Relação de comunicação | Porta ethernet | |
| Canais principais não pela unidade | 4 | |
| Dimensões | 30U câmara, W*D*H: 600*600*1520 (milímetro) | |
Ambiente de trabalho do equipamento:
|
Índice do projeto |
Índice do parâmetro |
|---|---|
| Variação da temperatura de trabalho | 10℃ ~ 40℃1 |
| Variação da temperatura do armazenamento | -10℃ ~ 50℃ |
| Escala de humidade relativa do ambiente de trabalho | RH de ≤70% (nenhuma condensação) |
| Escala de humidade relativa do ambiente do armazenamento | RH de ≤80% (nenhuma condensação) |
| Escala auxiliar da tensão do canal (opcional e personalizado) | -5V~5V |
|
Precisão auxiliar da tensão do canal |
±0.1%ofFS |
O número de canais, de escala da tensão, de escala atual e etc. pode ser personalizado concordando as exigências específicas e o espécime do cliente. Por favor envie e-mail ou chame a Sinuo para um auxílio mais adicional.
