Ferramenta de teste de toque não intencional de eletrodomésticos IEC60335‑2‑3

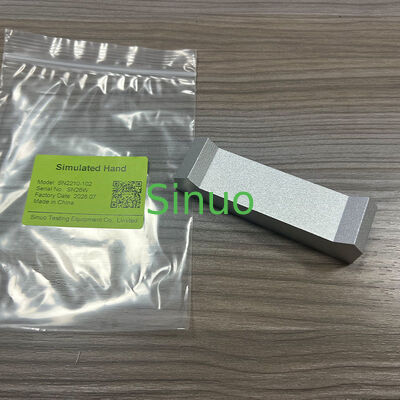

Esta Ferramenta de Teste de Toque Não Intencional, também conhecida como Calibrador de Teste de Mão Simulada, é uma sonda de teste padronizada projetada estritamente para IEC 60335-2-13 Cláusula 22.13 e Figura 102. Fabricada em alumínio, este dispositivo de teste especial reproduz a geometria de uma mão humana, projetado para identificar componentes adjacentes às alças de eletrodomésticos que os usuários podem tocar acidentalmente durante a operação diária.

Muitos eletrodomésticos são equipados com alças para segurar e operar. Quando os operadores seguram ou agarram essas alças, o contato não intencional com componentes vivos próximos cria perigos críticos de segurança elétrica. Esta sonda de mão simulada simula cenários de agarramento de mão do mundo real, localizando zonas perigosas acessíveis a até 13 mm da parte inferior da alça. Cooperada com um calibrador de folga, julga se peças perigosas podem ser tocadas não intencionalmente, ajudando laboratórios e fabricantes a validar a segurança do produto contra os requisitos de segurança de eletrodomésticos IEC.

• Padrão Aplicável: IEC 60335-2-13 Cláusula 22.13, Figura 102
• Material de Construção: Alumínio
• Dimensão: Altura total 25 mm; dimensão dos pontos de contato chave A e B 19 mm; comprimento do corpo principal 75 mm; segmento final 6 mm; altura interna do degrau 6 mm
• Acessório correspondente: Usado em conjunto com calibrador de folga (conforme Figura 103-105 do padrão)
• Objeto de teste: Zonas adjacentes à alça de eletrodomésticos

• Geometria rigorosa de acordo com o padrão IEC: Segue 1:1 os requisitos de dimensão da Figura 102, garantindo resultados de teste repetíveis e comparáveis para certificação.
• Construção robusta em alumínio: Material de alumínio de alta resistência resiste à deformação sob testes repetidos; dimensão estável, longa vida útil.
• Estrutura com formato de mão de simulação real: Dois pontos de contato A e B suportam modos de teste de contato duplo ou de ponto único, combinando com o fluxo de trabalho de teste padrão.
• Fácil de operar: Inserir diretamente nas aberturas da alça, cooperar com o calibrador de folga para finalizar a avaliação; nenhuma configuração complicada é necessária.
• Pronto para certificação: Os resultados dos testes são rastreáveis e aceitáveis para testes de laboratório de terceiros e submissão de conformidade do produto.

Este dispositivo de teste de mão simulada é amplamente adotado em inspeção de segurança de eletrodomésticos, verificação de P&D e certificação de produtos de acordo com o padrão IEC.

É usado para detectar peças adjacentes às alças de eletrodomésticos que podem ser tocadas acidentalmente. A sonda verifica áreas perigosas a até 13 mm abaixo da parte inferior da alça. Os operadores inserem o calibrador de mão simulada nas aberturas da alça, realizam a inspeção com um calibrador de folga seguindo os procedimentos da Figura 104 / Figura 105. Se o perfil inferior da alça impedir o contato simultâneo dos pontos A e B, realize o teste com contato de ponto único, conforme necessário.

Este teste identifica riscos potenciais de toque não intencional, ajuda a otimizar o design estrutural da alça do produto, evita perigos ocultos de choque elétrico e garante a segurança do usuário final para eletrodomésticos produzidos em massa.
