Testador de Aumento de Temperatura de Superfície para Aquecedores Elétricos Conforme IEC60335-2-30 Fig.103

Este canto de ensaio cumpre o requisito-tipo da cláusula 11.2, Figura 103 da IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

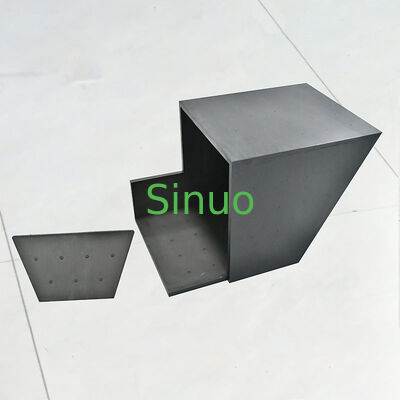

Esta caixa de ensaio é feita de compensado pintado de preto e opaco, com cerca de 20 mm de espessura. A parede A pode ser colocada a diferentes distâncias da extremidade mais distante da caixa de ensaio.

A caixa de ensaio é colocada no canto de ensaio, com o lado B contra uma parede do canto de ensaio e a extremidade inclinada da caixa de ensaio contra a outra parede.760 mm de profundidade e 470 mm de altura.

O aquecedor de cabina é colocado na caixa de ensaio na posição mais desfavorável, de acordo com as instruções do fabricante, se caber na caixa de ensaio, e com a distância L = 0 mm. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleA parede A da caixa de ensaio pode ser deslocada para aumentar L até uma distância máxima L= 220 mm.

Se o fabricante não tiver fornecido instruções para a colocação do aquecedor de cabina ou se o aquecedor não caber na caixa de ensaio,O aquecedor da cabina é colocado na posição mais desfavorável no chão do canto de ensaio.Os aquecedores que contenham elementos de aquecimento PTC devem ser colocados longe das paredes se isto levar a temperaturas mais elevadas.

A elevação da temperatura da almofada de feltro é determinada por meio de termopares ligados a pequenos discos escurecidos de cobre ou latão, de 15 mm de diâmetro e 1 mm de espessura.Os discos são colocados na superfície do pad.

A sonda pode ser mantida no seu lugar utilizando um grampo de laboratório ou um dispositivo semelhante.

• Conformidade com as normas IEC:Fabricado em conformidade com os requisitos da CIE 60335-2-30, secção 11.2 e figura 103.
• Esquina da Sala Simulada:Reproduz um verdadeiro canto interior composto por um piso e duas paredes verticais, para obter resultados de ensaio fiáveis para aquecedores.
• Finish preto fosco:As superfícies interiores e exteriores são revestidas com tinta preta fosca para absorção uniforme de calor.
• Instalação de termopares versátil:Os furos pré-perfurados estão espaçados a intervalos de 10 cm, facilitando a instalação de sensores de temperatura.
• Estrutura robusta:Fabricado em compensado com uma espessura de cerca de 20 mm, com uma construção sólida e uma vida útil prolongada.
