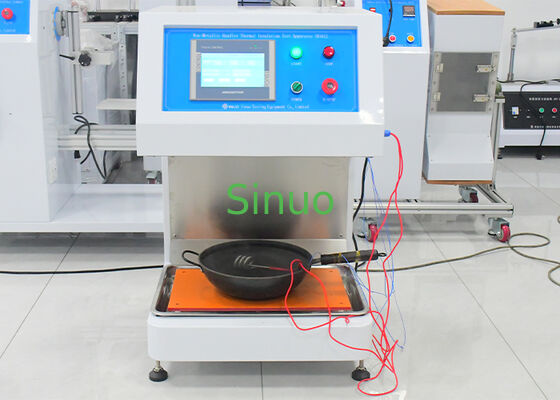

TZS 683:2022 Cláusula 10.7 Aparelhagem para Teste de Isolamento Térmico de Puxadores Não Metálicos
| Test Station: | Estação única | Control Method: | Controle CLP |
| Platform size: | 400Mm*400Mm | Temperature channel: | 4 canais |
| Heating temperature: | Temperatura ambiente ~ 100 °C | Test time: | 0-99H99M99S |
| High Light: | Isolador Térmico com Alças Não Metálicas,Aparelho de Isolamento para Testes Elétricos,TZS 683 Cláusula 10.7 Equipamento de Teste |
||
- O utensílio deve ser preenchido com água a 23 °C + 2 °C, até 90% da sua capacidade nominal, e a tampa (se for fornecida) colocada em posição.
- A água deve ser aquecida com uma bobina de aquecimento eléctrica imersa na água, de modo a atingir o ponto de ebulição em 15 a 20 minutos.
- A temperatura da alça deve ser medida pelo menos 15 minutos após o início da ebulição da água, por meio de termopares fixados nos pontos A e B indicados na figura 1.
- A temperatura deve ser registada e comparada com as especificadas.
| Parâmetro | Especificações |
|---|---|
| Controle | Controle por PLC, operação por ecrã táctil de 7" |
| Estação | Estação única |
| Tamanho da plataforma | 400 mm × 400 mm |
| Canal de registo da temperatura | 4 canais (ponto A, ponto B, temperatura ambiente, reserva) |
| Temperatura de aquecimento | Rt ~ 100°C |
| Método de medição da temperatura | Mediante termopares fixados nos pontos A e B indicados na figura 1 |
| Tempo de ensaio | 0-99H99M99S, pode ser pré-definido no ecrã táctil |
| Cobre de aquecimento elétrico | Material da bobina de aquecimento elétrico: cobre.A bobina de aquecimento elétrica ligada/desligada deve ser controlada para ser capaz de aquecer a água até ferver durante um tempo de duração de 15 a 20 minutos. |
| Registo da temperatura | Display touch screen, Temperatura e hora podem ser exibidos |
| Fornecimento de energia | AC220V, 50 Hz, 3 kW |
