Aparelho de teste de impacto a baixa temperatura da Cláusula 10.3 da IEC61386-1:2017
| Test stations: | Três estações | Specimen length: | 200 ± 5 mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (três peças cada), tolerância +1 0% | Drop height: | 100 mm, 300 mm, tolerância ±1%, ajustável |
| Steel anvil: | Ø20 mm, raio do arco inferior R300, 100 g | Release method: | Liberação mecânica manual tipo trava |
| High Light: | Aparelho de teste de impacto a baixa temperatura IEC61386-1,Equipamento de teste elétrico com garantia,Aparelho de teste de impacto da Cláusula 10.3 |
||
IEC 61386-1:2017 Cláusula 10.3 Aparelho de ensaio de impacto a baixa temperatura
Informações sobre o produto:
Normas aplicáveis: IEC 61386-1:2017
Espécimes e âmbito: Adequado para condutas metálicas, não metálicas e compósitos utilizadas para proteger e gerir fios e/ou cabos isolados para sistemas eléctricos ou de comunicação até 1000 V AC e/ou 1500 V DC.
Propósito do ensaio: Para avaliar a resistência a impactos mecânicos dos condutores após condicionamento a baixa temperatura.
Princípio de ensaio: O espécime é atingido por um martelo que cai, liberado livremente a partir de uma altura especificada.
Estrutura e características:
Este dispositivo é utilizado em conjunto com uma câmara de baixa temperatura.
O aparelho deve ser colocado numa superfície horizontal sólida.
Antes do ensaio, a amostra deve ser condicionada numa câmara de baixa temperatura adequada e o ensaio de impacto deve ser concluído no prazo de 10 segundos a contar da saída da câmara.
Parâmetros técnicos:
|
- Não, não. |
Ponto |
Parâmetros |
|
1 |
Modelo |
SN2127A |
|
2 |
Estações de ensaio |
Três estações |
|
3 |
Comprimento da amostra |
200 ± 5 mm |
|
4 |
Massas de martelo para largar |
0.5 kg, 1,0 kg, 2,0 kg, 6,8 kg (três peças cada), tolerância+ 1 0% |
|
5 |
Altura de queda |
100 mm, 300 mm, tolerância ± 1%, ajustável
|
|
6 |
Anvilas de aço |
Ø20 mm, raio de arco inferior R300, 100 g |
|
7 |
Método de liberação |
Desbloqueio mecânico manual do tipo fecho |
|
8 |

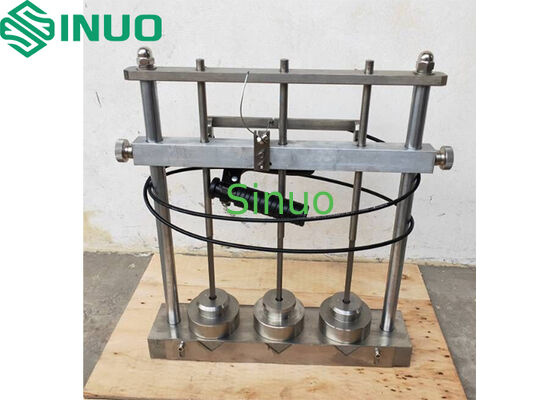

Figura da estrutura |
|
