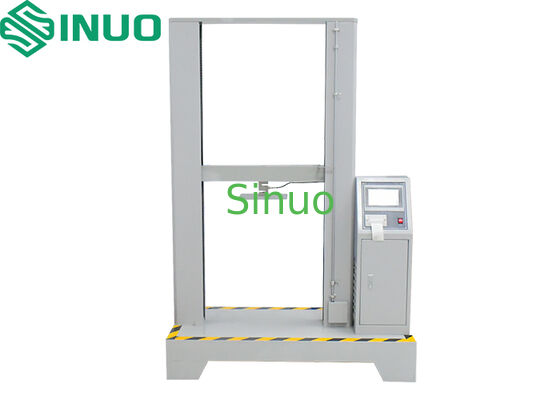

IEC 61386-1:2017 Cláusula 10.2 Teste de resistência à compressão dos condutores
| Test stations: | Estação única | Control mode: | Controle inteligente do PLC |
| Specimen size: | Comprimento 200 ± 5 mm, colocado na placa de base | Drive mode: | Acionamento motorizado |
| Force range: | 10–4894N | Test speed: | 10–250 mm/min |
| Test stroke: | 0–600 mm | Compression block: | (50 ± 0,5) × 50 × 50 mm |
| High Light: | Teste de conduta IEC 61386-1,Teste de resistência à compressão dos condutos,Equipamento de ensaio de condutos elétricos |
||
IEC 61386-1:2017 Cláusula 10.2 Teste de resistência à compressão dos condutores
Informações sobre o produto:
Normas aplicáveis: CEI 61386-1:2017<Sistemas de conduta para gestão de cabos- Não.Parte 1: Requisitos gerais> Cláusula 10.2
Espécimes e âmbito: Adequado para condutas metálicas, não metálicas e compósitos utilizadas para proteger e gerir fios e/ou cabos isolados para sistemas eléctricos ou de comunicação até 1000 V AC e/ou 1500 V DC.
Propósito do ensaio:Avaliar se o desempenho mecânico dos condutos após compressão satisfaz os requisitos normalizados.
Princípio de ensaio:
Um sistema de controlo PLC dirige o motor para aplicar força através de um sensor.
A força especificada é aplicada à amostra num intervalo de (30 ± 3) s e mantida durante (60 ± 2) s. O diâmetro exterior da amostra é medido durante a carga,e a deformação não deve exceder 25% do diâmetro exterior original.
Após o descarregamento, o dispositivo retorna automaticamente. Após (60 ± 2) s, o diâmetro exterior é novamente medido e a deformação não deve exceder 10% do diâmetro exterior original.
Parâmetros técnicos:
|
- Não, não. |
Ponto |
Parâmetros |
|
1 |
Fornecimento de energia |
AC 220 V ± 10%, 50 ∼ 60 Hz |
|
2 |
Estações de ensaio |
Estação única |
|
3 |
Modo de controlo |
Controle inteligente por PLC, funcionamento por ecrã táctil |
|
4 |
Tamanho do espécime |
Comprimento 200 ± 5 mm, colocado na placa de base |
|
5 |
Modo de condução |
Modo de condução |
|
6 |
Faixa de força |
10° 4894 N,Resolução 0.1 N,Classe de precisão 2.5, em conformidade com os valores de força especificados no quadro 4 da norma.
|
|
7 |
Infarto |
0 ‰ 600 mm |
|
8 |
Velocidade de ensaio |
10×250 mm/min, ajustável |
|
9 |
Bloco de compressão |
(50 ± 0,5) × 50 × 50 mm (L × P × H), bordas inferiores chanfradas R1 |
|
10 |
Placa de base |
Chapa de aço ≥ 10 mm, tamanho 500 × 500 mm |
|
11 |
Tempo de força constante |
0999.9 s, pré-configurável |
|
12 |
Procedimento de ensaio |
(30 ± 3) s de carga → (60 ± 2) s de força constante → libertação |
|
13 |
Medição do diâmetro do condutor |
Manual |
|
14 |
Dimensões |
Aproximadamente 1000 × 600 × 1350 mm (W × H × D) |
|
15 |
Peso |
150 kg |
|
16 |
Ambiente de funcionamento |
temperatura: 23 ± 2 °C |
