IEC 60335-2-21 Aquecedores de água elétricos Máquina de ensaio de pressão de pulso resistir

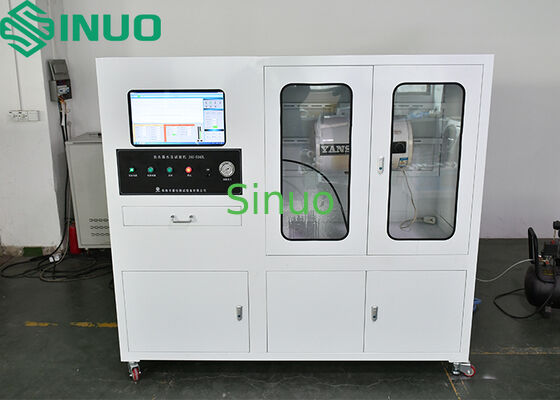

Máquina de Teste de Resistência à Pressão de Pulso para Aquecedores de Água Elétricos IEC 60335-2-21

Informações do produto:

Esta máquina de teste de pressão do revestimento do aquecedor de água foi projetada para atender aos requisitos da cláusula 22.47 da IEC 60335-2-21:2012.

A máquina foi projetada para resistência ao impacto da pressão da água do revestimento do aquecedor de água elétrico do tipo armazenamento de água. Pode funcionar continuamente por 24 horas. A máquina adota controle PLC e operação com tela sensível ao toque. Os principais acessórios são de marcas importadas e nacionais de alta qualidade, a operação é estável e confiável.

Descrição da função:

Retire a carcaça externa e outros componentes elétricos do aquecedor de água a ser testado, a montagem do recipiente do aquecedor de água com o tubo de aquecimento instalado é submetida à detecção de vazamentos na pressão nominal, o recipiente deve ser selado a uma pressão nominal de 100±5%. Injete água no recipiente à temperatura ambiente (exceto o recipiente de cobre de silício) e esvazie o ar no recipiente, em seguida, alterne a pressurização do recipiente com a pressão entre 15% e (100±5)% da pressão nominal. Processe a pressurização por 80.000 vezes na frequência de 20-40 vezes/min. No final de cada pressurização de 10.000 vezes, a pressão é mantida pelo menos na pressão máxima de trabalho por 10 minutos. Após o teste de alta e baixa pressão, o revestimento deve estar sem deformação significativa visível.

Parâmetros técnicos:

a. Estação de teste: 1 (satisfazendo o revestimento máximo de 500L)

b. Capacidade do tanque de água: ≤500L (varia dependendo da capacidade do tanque e do número de estações)

c. Pressão da água de teste: De acordo com o padrãord, deve ser definido em dois grupos, ou seja, 0,15MPa quando a pressão é liberada e 0,75MPa quando a pressão é aumentada.

d. Pressão máxima da água: ≤0,9Mpa

e. Frequência de teste: 20 a 40 vezes / minuto (varia de acordo com o tamanho do recipiente interno)

f. Tempo de teste: Aumento da bomba, o tempo de espera pode ser definido de acordo com os requisitos do padrão de teste de 0,2-3S

g. Número de testes: 0~999999 vezes pode ser definido (o número de testes necessários pode ser predefinido e ele parará automaticamente após a conclusão dos tempos de teste predefinidos.)

h. Tempo do ciclo: 0~999999 vezes pode ser definido.

(Para cada 10.000 testes, mantenha a pressão por 10 minutos sob pressão de 0,75 MPA, o próximo teste só pode ser realizado se o revestimento não apresentar deformação significativa visível)

i. Tempo de manutenção da pressão: aumento da bomba, o tempo de espera pode ser definido de acordo com os requisitos do padrão de teste de 0,2-3S

j. Colocação da amostra: horizontal e horizontal, estruturas esquerda e direita para seleção do cliente.

k. Com função de proteção contra desligamento, o contador para de contar após o desligamento e o contador é salvo automaticamente para memorizar os dados.

l. Manômetro à prova de choque do tipo ponteiro (usado para exibir a pressão atual e a pressão do teste de vida útil, o limite superior de pressão pode ser definido), a válvula de esfera é adicionada na frente do manômetro e o canal de água pode ser fechado em caso de emergência para proteger o manômetro.

m. A parte elétrica do equipamento possui função de proteção contra vazamento e a câmara de controle elétrico é instalada na lateral da máquina, que é totalmente à prova d'água.

n. O equipamento possui as funções de detecção de vazamento e proteção da amostra. Quando a amostra vaza, o equipamento para automaticamente após a detecção da sonda, evitando causar acidentes incertos.

o. Conector da amostra: Configurado como padrão com conector de M14×1.5, e diferentes conectores podem ser fornecidos de acordo com as amostras (o cliente deve nos oferecer o tipo/tamanho dos conectores e etc., o custo é adicional)

p. Consumo de água: De acordo com o volume da amostra + 50L, máx. 500L.

q. Fonte de alimentação: trifásica AC380V ± 10, 50HZ.

r. Dimensões do equipamento: WDH1800*900*2000mm
