IEC 61386-21 Aparelho de ensaio de flexão para condutores rígidos, não metálicos e compostos
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | Aparelho de ensaio de flexão IEC 61386-21,Teste de flexão de condutos não metálicos,Equipamento de ensaio de flexão de condutos compostos |
||

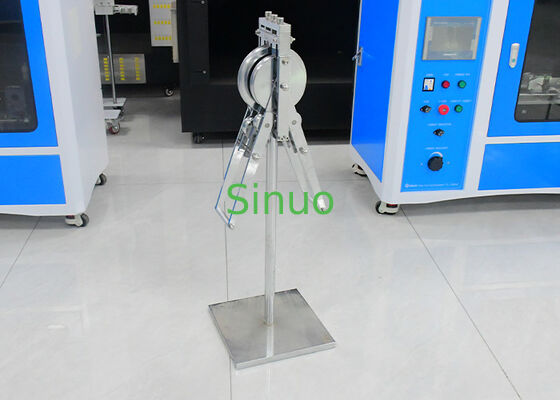

IEC 61386-21 Figura 103 Aparelho de Curvatura para Condutas Não Metálicas e Compostas
Informações do produto:
O Aparelho de Curvatura para Condutas Não Metálicas e Compostas é projetado para realizar testes de curvatura de 90° em condutas rígidas, condutas não metálicas, condutas compostas e tubos corrugados de PVC. Ele garante uma avaliação precisa do desempenho de curvatura de acordo com as principais normas internacionais e nacionais.
Este equipamento está em total conformidade com JG3050-1998 (Cláusula 6.6 & Fig. 9), GB 20041.21-2008, GB/T14823.2, ZBG 33008 e IEC 61386-21 cláusula 10.4.102 & Fig. 103.
Ele fornece raios de roda de curvatura e dimensões de ranhura padronizados para atender aos tamanhos nominais especificados das condutas, garantindo precisão e repetibilidade nos testes.
O aparelho de curvatura é amplamente utilizado por fabricantes de condutas, centros de inspeção de qualidade, institutos de pesquisa e laboratórios de certificação.
Características:
✔ Em conformidade com IEC 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008
✔ Ideal para testes de curvatura de condutas não metálicas, compostas, rígidas e corrugadas de PVC
✔ Ângulo de curvatura padronizado de 90°
✔ Rodas e ranhuras de curvatura usinadas com precisão
✔ Garante o controle preciso do raio para resultados de teste repetíveis
✔ Adequado para controle de qualidade em laboratório e produção
Parâmetros técnicos:
| Tamanho nominal da conduta | Raio lateral da roda R1 | Raio da pista da roda de curvatura R2 | Raio da ranhura da roda de perfil e da roda curva (R) | Diâmetro da ranhura da roda curva (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
