Sistema de medição por vídeo com função de pontuação e medição direta de escaneamento de contorno 2D
| Measurement Stroke: | 300×200×200mm | Overall Dimensions: | 1200 × 700 × 1540 milímetros |
| Table Load: | 30 kg | Operation Mode: | Manual |
| Magnification: | Óptico 0,7×–4,5× | Measurement Software: | Medição 2D |
| Linear Scale: | Escala de alta precisão de 0,5 µm | Accuracy: | (2,0 + L/200) µm |
| High Light: | Sistema de medição por vídeo com digitalização 2D,Teste de duração do interruptor com medição de contorno,Sistema de medição por vídeo de ponto e medida |
||
Sistema de Medição por Vídeo com Função de Digitalização de Contorno 2D e Medição Direta por Ponto
Informações do Produto:

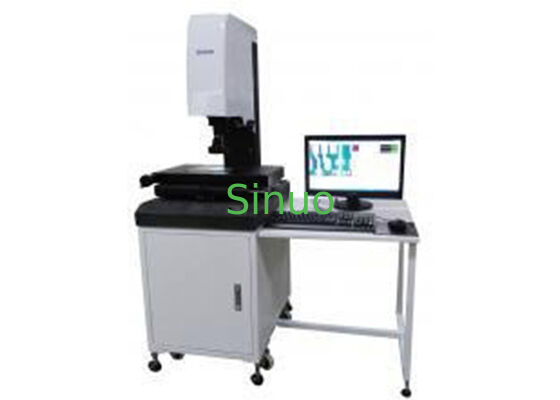

O Sistema de Medição por Vídeo JVB300H é um instrumento de metrologia de visão 2D de alta precisão, baseado em granito, projetado para inspeção dimensional precisa, medição de contorno e controle de qualidade de componentes complexos. É amplamente utilizado em eletrônica de precisão, conectores, ferramentas, peças metálicas, moldagem por injeção, semicondutores, componentes automotivos, laboratórios e departamentos de metrologia industrial.
Características do Produto:
Base e coluna de granito de alta dureza e alta precisão, garantindo excelente estabilidade e durabilidade a longo prazo.
Luz de superfície LED e luz de contorno ajustáveis, proporcionando iluminação uniforme com baixa geração de calor.
Lente de zoom contínuo permite o ajuste da ampliação em tempo real durante a medição.
Os eixos X/Y adotam estrutura de trilho e deslizante linear, melhorando a rigidez e a repetibilidade.
Saída de relatório gráfico integrada, permitindo a exportação rápida dos resultados da inspeção.
Equipado com localizador a laser para indicar com precisão a posição da medição.
Software: Versão padrão OVM — simples, intuitivo e fácil de operar.
Aplicações:
O JVB300H mede eficientemente contornos, características de superfície, dimensões, ângulos e relações posicionais de componentes de precisão complexos.
É adequado para indústrias como:
Eletrônica
Instrumentos e medidores
Cabos e fiação
Ferramentas e dispositivos
Usinagem de precisão
Automotivo e aeroespacial
Semicondutores
Conectores e peças estampadas
Componentes de plástico e borracha
Institutos de pesquisa e centros de metrologia
Parâmetros Técnicos:
| Item | Especificação |
|---|---|
| Modelo | JVB300H |
| Curso de Medição (X×Y×Z) | 300 × 200 × 200 mm |
| Dimensões Gerais | 1200 × 700 × 1540 mm |
| Carga da Mesa | 30 kg |
| Modo de Operação | Manual (com comutação de movimento rápido) |
| Ampliação | Óptica 0.7×–4.5× / Imagem 28×–180× (personalizável) |
| Software de Medição | Software de medição 2D padrão |
| Fonte de Alimentação | (110V/220V) ±10%, 50/60 Hz |
| Escala Linear | Escala de alta precisão de 0,5 µm |
| Precisão | (2.0 + L/200) µm |
| Repetibilidade | 2 µm |
| Ambiente de Trabalho | 20–25°C; UR 45%–75% |
| CCD | CCD Digital Color de 2,6 MP |
| Lente | Lente óptica industrial de alta definição |
| Iluminação | Luz de contorno + luz de superfície (intercambiáveis) |
Visão Geral do Software:
Principais Características
Função de medição direta por ponto
Medição geométrica básica
Medição de elementos compostos
Avaliação de tolerância de forma e posição
Configuração do sistema de coordenadas
Digitalização de contorno 2D
Saída para formatos Word, Excel, CAD
Detecção automática de bordas via clique do mouse — não há necessidade de reposicionar a mesa de trabalho
Capacidades de Medição:
Elementos geométricos: pontos, linhas, círculos, arcos, elipses
Cálculos compostos: distância central, tangência, linha média, distâncias perpendiculares, bissetrizes de ângulo, pontos de interseção
Avaliação de tolerância de forma: concentricidade, circularidade, retidão, posição, inclinação
Ajuste de coordenadas: translação, rotação, restabelecer o sistema de coordenadas
Relatório de dados: exportável para software de escritório para análise e impressão
