Testador de Resistência à Flexão de Mangueiras Transportadoras de Corrente IEC60335-2, 5 Estações

IEC60335-2 Estação de ensaio de resistência à flexão de mangueiras portadoras de corrente 5

Informações sobre o produto:

Este dispositivo cumpre a norma IEC60335-2-2, secção 21.103, IEC 60312, secção 6.9, adequado para o ensaio de resistência à flexão das mangueiras portadoras de corrente.

A ponta da mangueira destinada a ser ligada à cabeça de limpeza motorizada é ligada ao braço giratório do equipamento de ensaio mostrado na figura 17.A distância entre o eixo de giro do braço e o ponto em que a mangueira entra na parte rígida é de 300 mm ± 50 mm.O braço pode ser levantado da posição horizontal por um ângulo de 40°±1°. A mass of 5 kg is suspended from the other end of the hose or from a convenient point along the hose so that when the arm is in the horizontal position the mass supported and there is no tension on the hose.

amostras de ensaio e limitações:

Mangueiras de aspiradores, mangueiras de aparelhos de limpeza de sucção de água, mangueiras de máquinas de lavar.

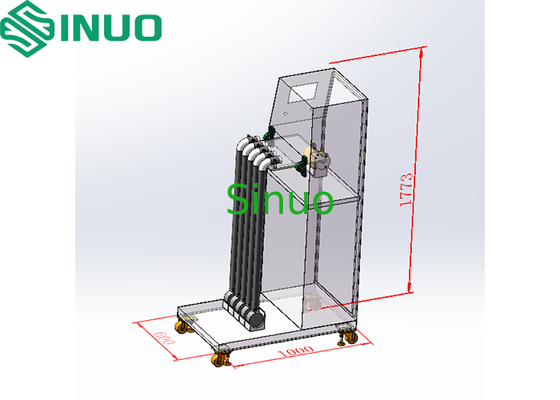

Estrutura do equipamento:

Parâmetros técnicos:

Princípio de ensaio:

Utiliza controlo PLC e funcionamento touchscreen. Controla o motor para conduzir o mecanismo da roda excêntrica para levantar o braço mecânico (até 40°±1°).a máquina para automaticamente quando atinge a contagem pré-estabelecida.

Fixar a extremidade da mangueira flexível portadora de corrente destinada a ligar a cabeça de limpeza de potência ao braço de pivô do dispositivo (distância da parte rígida: 300±50 mm).Pendurar um peso de 5 kg na outra extremidade da mangueira (o peso pode deslizar ao longo da placa de deslizamento de peso).O braço de pivô levanta-se da horizontal para 40°±1°, repetindo 2500 ciclos.Rotar a extremidade da mangueira em 90° e repetir o ensaio acima durante mais 2500 ciclos.realizar um ensaio de resistência elétrica na amostra.
