Testador de Resistência de Porta de Refrigerador de Estação Dupla IEC 60335-2-11
| Test Station: | Estações Duplas | Control Mode: | Controle por PLC |
| Drive Mode: | Movimentação do servo motor | Clamping Method: | Copo da sução do vácuo |
| Number of tests: | 0-999999 vezes | Opening and closing speed: | 0-360°/s (1,5m/s) |
| Opening and closing angle: | 0-130°, pré-configurável | Opening and closing force value: | 0-200N |
| High Light: | Máquina de ensaio de portas de frigorífico,Equipamento de teste IEC 60335-2-11,Testador de resistência de porta de eletrodomésticos |
||
IEC 60335-2-11 Cláusula 20.101 Máquina integrada de ensaio de resistência de portas para ensaio de frigoríficos
Informações sobre o produto:
A máquina de ensaio de resistência da porta integrada está em conformidade com a norma IEC 60335-2-4:2008, secção 18, secção 20 da norma IEC 60335-2-11:2008.101, IEC60335-2-7:2016, secções 18 e 22.104, IEC60335-2-24:2020, secção 23.3 e etc.
amostras e restrições:
Aparelhos de refrigeração (refrigeradores, congeladores), máquinas de gelado e máquinas de fazer gelado (single-phase 250 V, outros 480 V, DC 24 V), fornos de micro-ondas, fornos.
Objetivo do ensaio:
Utilizado para realizar o ensaio de durabilidade e o ensaio de tensão ao trancar a porta no dispositivo de bloqueio da tampa ou da porta do frigorífico e do congelador.Para verificar a fiabilidade do dispositivo de bloqueioÉ também utilizado para auxiliar outros testes para realizar ações repetidas de abertura e fechamento de portas, tais como teste de descongelamento e teste de vazamento de refrigerante.
Princípio de ensaio:
O motor impulsiona o braço mecânico para conduzir a porta ou a tampa sugada pela vaso de sucção de vácuo para reciprocidade a uma certa velocidade.Um sensor de força é instalado no braço mecânico para formar um controle de circuito fechado com o servomotorO valor da força de abertura da porta pode ser controlado e medido com precisão.

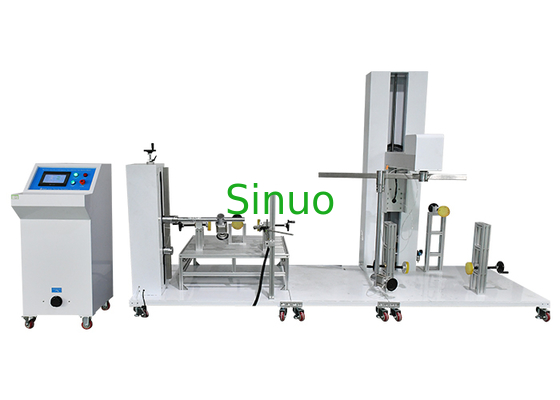

Estrutura do equipamento:
O equipamento consiste num gabinete de controlo elétrico (incluindo um regulador de tensão de carga), num rack e num braço mecânico montado nele.
A estrutura geral do quadro é adotada e a amostra é colocada na placa inferior do equipamento, de modo que o movimento relativo seja de tensão interna, reduzindo a agitação do equipamento.Uma estrutura de tipo coluna é instalada na placa inferiorA coluna esquerda contém um conjunto de mecanismos de abertura e fechamento de portas superior e inferior. A coluna direita contém um conjunto de mecanismos de abertura e fechamento de portas esquerda e direita.A placa inferior adota uma estrutura de centralização, que é compatível com os ensaios de abertura esquerda e direita (não ao mesmo tempo).
Dimensões do equipamento: Aproximadamente: 1800×1300×2200 (mm) de largura×D×H, Peso do equipamento: 350 kg
Dispositivo de protecção da segurança: protecção contra fugas, sobrecarga e proteção contra curto-circuito, sobrecarga e proteção contra curto-circuito
Ambiente de utilização:
Fornecimento de energia: AC220V±10%/50-60Hz, potência 6KW
Fonte de ar: 0,5-0,7 MPa de ar comprimido
Lugar de utilização: pressão atmosférica de 80°106kpa; temperatura ambiente de 5°40°C; umidade relativa (20°80)%RH; sem agitação violenta, vibrações, interferências electromagnéticas ou poeira,Sem gases explosivos e corrosivos, boa dissipação de calor
Parâmetro técnico:
| Estação de ensaio | Estações duplas, incluindo 1 estação para abertura superior e inferior e 1 estação para abertura esquerda e direita da porta |
| Método de controlo elétrico | Controle integrado inteligente PLC, interfaces touch humano-máquina de 7 polegadas |
| Método de accionamento | Servo motor |
| Método de fixação da amostra | Copo de sucção a vácuo, pneumático |
| Intervalo de amostragem testável |
Os seguintes tipos de amostras, WDH = (0,5 ~ 1,2 m) × (0,5 ~ 0,7 m) × (0,8 ~ 2,0 m) e forno de microondas, forno
|
| Elementos de ensaio |
1. Teste de durabilidade do dispositivo de bloqueio vertical da porta do frigorífico (compatível com abertura esquerda e direita) 2- Teste de durabilidade do forno de microondas e da tampa do interruptor do forno |
| Coluna | Há 2 colunas na plataforma (colunas esquerda e direita), cada coluna tem um mecanismo de elevação incorporado,que pode ajustar a altura do copo de sucção do braço do robô para corresponder à abertura e fechamento da porta |
| Braço mecânico | 2 conjuntos de braços mecânicos de abertura e fechamento da porta (um conjunto em cada um dos braços mecânicos esquerdo e direito), os braços mecânicos e as ventosas estão rigidamente ligados |
| Estrutura de adsorção | Copo de sucção a vácuo, adsorção contínua e estável, não cai, 2 conjuntos |
| Velocidade de abertura e fechamento | 0-360°/s (1,5 m/s), pré-ajustável |
| Ângulo de abertura e fechamento | 0-130°, pré-ajustável |
| Número de ensaios | 0-999999 vezes, predefinível |
| Valor da força de abertura e fechamento | 0-200N, resultados de exibição e julgamento |
| Tensão de carga | 0-250V, ajustável |
| Mecanismo de acção auxiliar | cilindro de prensagem de ação linear (opcional) |
