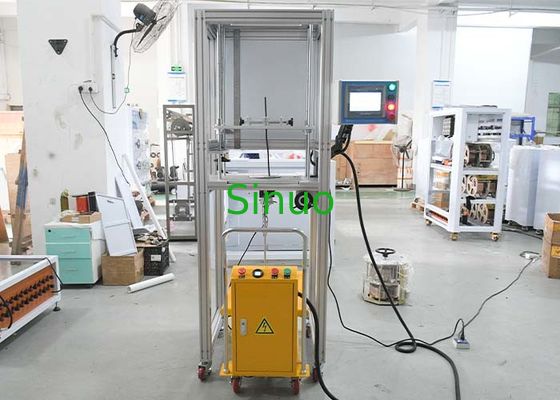

Teste de tensão terminal para conectores sem parafusos e roscados Dispositivo de conformidade UL486A-B

Teste de tensão terminal para conectores sem parafusos e roscados Dispositivo de conformidade UL486A-B

Informações sobre o produto:

Este dispositivo de ensaio é conforme com a UL486A-B, secção 9.3.2.1, n.o 9.3.2.3, n.o 9.3.2.4 e do quadro 26 e da figura 6, IEC60947-1, etc.

Exemplos e restrições: terminais de parafuso, terminais sem fios e conectores.

Objetivo do ensaio: Examinar se os terminais de parafuso e os terminais sem fios podem suportar as tensões mecânicas que ocorrem durante a utilização normal.É utilizado principalmente para julgar se o projeto e a estrutura do bloco terminal de fixação de rosca cumprem os requisitos de não danificar excessivamente o fio ao prender o fio.

Princípio de ensaio: Utilizando estrutura de parafuso do trilho-guia. O número de ensaios pode ser pré-definido antes do uso. Quando o valor definido for atingido, a máquina irá parar automaticamente e emitir um sinal de alarme.

Parâmetros técnicos:

Sistema de controlo:
Equipado com controlo PLC e interface de ecrã táctil intuitiva para uma operação fácil.
Os parâmetros de ensaio, tais como a velocidade e os tempos de ensaio, podem ser pré-definidos.

Projeto mecânico:
Estação de ensaio única accionada por um servosistema de precisão.
Disco rotativo de duplo buraco com diâmetro de rotação de Ø76 mm.
Velocidade de rotação ajustável (515 rpm), com UL486A-B exigindo 9 rpm.
O número de ensaios (0999999) e a duração do ensaio (09999 min) podem ser definidos; paragem automática e alarme após a conclusão.

Sistema de fixação flexível:
Clampada de centralização e bloqueio adequada para blocos terminais de até 60×70×90 mm.
O projeto de mudança rápida permite a substituição rápida dos dispositivos.
Uma placa de montagem adicional de 300 × 250 mm, intercambiável com a pinça principal.
Distância de montagem ajustável até 120 mm do centro de rotação.

Ajuste de carga e altura:
O conjunto de peso modular fornece 24 níveis de 0,7 kg a 109 kg, incluindo o gancho.
Intervalo de regulação manual da altura: 250×800 mm, com marcações de escala.
Equipado com um mecanismo de elevação elétrico e uma grande bandeja de peso para estabilidade.

Acomodação de amostra:

Diâmetros de buchas compatíveis com a norma UL486A-B: 6,4 mm a 54 mm.
Suporta as dimensões das amostras terminais conforme o quadro 26 da UL486A-B.

Fornecimento de energia:
Funciona com 220 V e 50 Hz de fase única.
