Teste de durabilidade do interruptor da porta do frigorífico IEC 62552 2015
| Test Items: | Ensaio de durabilidade do dispositivo de bloqueio vertical da porta do frigorífico (compatível com a | Test Station: | Estação única, capaz de testar um frigorífico de cada vez, portas esquerda e direita não podem ser t |
| Robotic Arm: | Dois conjuntos de braços robóticos de abertura de portas, ligados a ventosas por cabos flexíveis | Suction System: | Dois conjuntos de ventosas com aderência contínua estável para evitar o descolamento |
| Door Switch Cycles: | 0-999,999 ciclos, configuração do ecrã sensível ao toque, ajustável | Door Opening Angle: | 0°-70°, configuração do ecrã sensível ao toque, ajustável |
| Door Opening Speed: | 0-360°/s, predefinível | Door Open/Close Rate: | 10-25 vezes/min, configuração do ecrã sensível ao toque, ajustável |
| High Light: | Teste de durabilidade do interruptor de porta IEC 62552,Teste de durabilidade do interruptor da porta do frigorífico |
||
IEC 62552:2015 Teste de durabilidade do interruptor da porta do frigorífico
Informações sobre o produto:

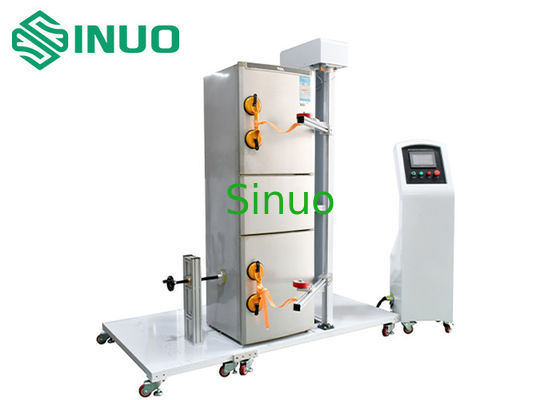

O Tester de Durabilidade do Comutador de Portas de Frigorífico é projetado e fabricado em conformidade com a norma IEC 62552:2015, capítulo 10, e com os requisitos personalizados do cliente.É utilizado para ensaios de durabilidade de portas verticais em congeladores verticais e para a realização de operações de abertura e fechamento de portas em conjunto com ensaios de desempenho da eficiência energética dos frigoríficosEste equipamento de teste especializado totalmente automatizado é adequado para agências de teste e certificação, laboratórios de fábrica e outros departamentos de teste.
Equipamento Princípio:
·Ação de abertura da porta: um servomotor impulsiona o braço robótico, puxando uma corda flexível para mover a porta fixada à vaso de sucção de 0° a 515° de forma controlada.A porta continua a mover-se livremente até atingir o ângulo restrito exigido.
·Ação de fechamento da porta: o servomotor impulsiona o braço robótico e o rolo de pressão empurra a porta de 45° a 40°35° de forma controlada.
·Cada ciclo completo consiste numa ação de abertura e de fechamento de uma porta.
Parâmetros técnicos:
| - Não, não. | Ponto | Descrição |
| 1 | Potência de entrada | AC220V 50HZ, 5 kW |
| 2 | Controle elétrico | Mitsubishi PLC controle inteligente |
| 3 | Interface do usuário | Operação do ecrã sensível ao toque HMI a cores de 7 polegadas WEINVIEW |
| 4 | Sistema de accionamento | Servo motor |
| 5 | Intervalo de amostras de ensaio aplicável | WDH= ((0,5~1,0m) × ((0,5~0,7m) × ((0,8~2,0m) |
| 6 | Elementos de ensaio | Ensaio de durabilidade dedispositivo de bloqueio vertical da porta do frigorífico(compatível com a abertura esquerda e direita) |
| 7 | Estação de ensaio | Estação única, capaz de testar um frigorífico de cada vez, portas esquerda e direita não podem ser testadas simultaneamente |
| 8 | Braço robótico | Dois conjuntos de braços robóticos de abertura de portas, ligados a ventosas por cabos flexíveis |
| 9 | Sistema de sucção | Dois conjuntos de ventosas com aderência contínua estável para evitar o descolamento |
| 10 | Ciclos do interruptor de porta | Configuração do ecrã sensível ao toque, 0-999,999 ciclos, ajustável, desligamento automático ao atingir o valor pré-definido |
| 11 | Ângulo de abertura da porta | 0°-70°, configuração do ecrã sensível ao toque, ajustável |
| 12 | Tempo de pausa de abertura/fechamento da porta | 0 a 99,999.9 s, configuração do ecrã táctil, ajustável |
| 13 | Velocidade de abertura da porta | 0-360°/s, predefinível |
| 14 | Taxa de abertura/fechamento da porta | 10-25 vezes/min, configuração do ecrã sensível ao toque, ajustável |
| 15 | Mecanismo de posicionamento do frigorífico | Um conjunto, usado para fixar o lado e a parte de trás do frigorífico |
| 16 | Protecção da segurança | Paragem de emergência, protecção contra fugas, protecção contra curto-circuito, protecção contra sobrecarga |
| 17 | Dimensões e peso do equipamento |
Quadro principal: W1800* D1150* H2150 mm, aproximadamente 300 kg. Cabine de controlo: W500* D600* H1200 mm, aproximadamente 100 kg. |
