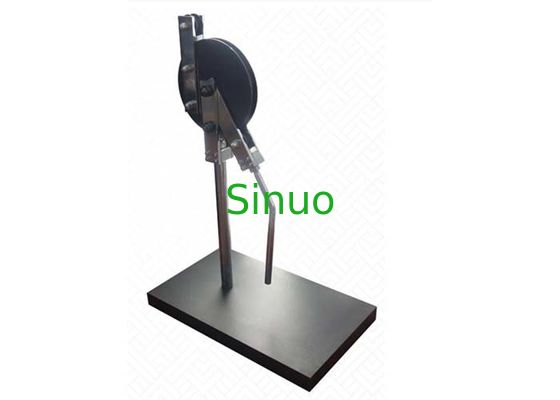

IEC 61386-21 Figura 101 Aparelhos de dobra para condutores metálicos e compósitos
| Applied Standard: | IEC 61386-21 | Applied Clause: | Cláusula 10.4.101 |
| Sample conduit diameter: | 16/20/25 mm | Inner bending radius: | 96/120/150 mm |
| Outer bending radius: | 113/141/178 mm | Groove radius: | 8.1/10.1/12.7mm |
| High Light: | IEC 61386-21 Aparelho de dobra,Aparelhos de dobra de condutas metálicas,Aparelhos de dobra de condutores compostos |
||
IEC 61386-21 Figura 101 Aparelhos de dobra para condutores metálicos e compósitos
Informações sobre o produto:
Aplicável a ensaios de resistência ao calor de vários revestimentos semi-rígidos e tubos ondulados, para determinar o valor de resistência ao calor exigido do tubo e, assim, determinar a sua resistência ao calor.É conforme com a norma GB20041.21-2008 "Requisitos especiais do sistema de conduta de gestão de cabos para o sistema de conduta rígida", GB/T14823.2 "Requisitos especiais do conduto de instalação elétrica - material isolante rígido, conduto plano".E JG3050 "Condutores elétricos isolantes e acessórios para edifícios" e ZBG33008 "Fio e tubo de fio corrugado de polivinil cloreto de plástico". IEC 61386-21 Cláusula 10.4.101 e Figura 101 e outros requisitos
Parâmetros técnicos:
Tabela de selecção das especificações dos aparelhos:
| Ponto | Especificações | ||
| Diâmetro do conduto de amostragem (mm) | 16 | 20 | 25 |
| Radius interno de curvatura (mm) | 96 | 120 | 150 |
| Radius de curvatura exterior (mm) | 113 | 141 | 178 |
| Radius da ranhura (mm) | 8.1 | 10.1 | 12.7 |
| Peso (kg) | 26 | 32 | 41 |
| Dimensão (mm) | 300*500*710 | 300*500*770 | 300*500*840 |
