IEC 60670-1 Ensaio de firmeza de caixas de montagem incorporadas

IEC 60670-1 Ensaio de firmeza de caixas de montagem incorporadas

Informações sobre o produto:

Norma: O dispositivo é concebido e fabricado em conformidade com os requisitos normalizados da secção 12 da norma IEC 60670-1.11, figura 12, 13, 14.

Amostra: Caixas e gabinetes de montagem ocultas e semi-ocultas classificados em conformidade com a secção 7 da norma IEC60670-1.2.1.

Finalidade e princípio do ensaio: caixas ou caixas de montagem ocultas ou semi-ocultas em paredes, tetos e pisos maciços, depois de correctamente instaladas de acordo com as instruções do fabricante.E o dispositivo de fixação embutido deve garantir que a amostra pode ser corretamente instalado na parede, teto e piso, e devem ser capazes de assegurar uma utilização normal sem deslocamento ou queda.

Este ensaio simula a montagem normal da caixa de montagem, e o peso principal é utilizado para aplicar uma força de (72±0,1) N na direcção vertical.1) N é reduzido de uma altura de 50 mm para o peso principal 10 vezesApós o ensaio, o deslocamento da caixa de montagem na placa de montagem não deve exceder 0,5 mm, de modo a verificar a firmeza do dispositivo de fixação da caixa de montagem.

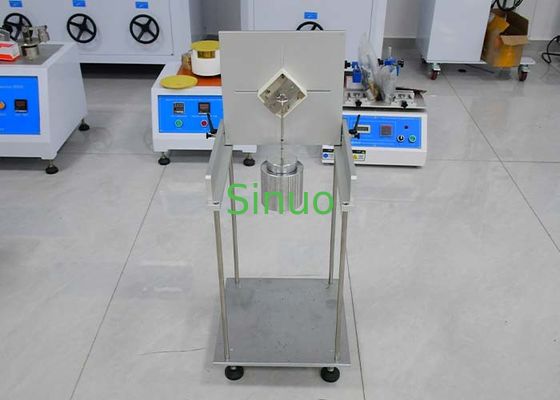

Estrutura e características do equipamento:

O dispositivo é constituído por uma placa superior de montagem, um mecanismo de regulação do ângulo, um peso principal F, um peso adicional G, uma caixa de montagem e um dispositivo de fixação auxiliar.O peso do acessório é 1/10 do peso total.

Dimensões do equipamento: Aproximadamente: 350×350×600 (mm) W×D×H, Peso do equipamento: 25kg

Parâmetros técnicos:

Estação de ensaio	Solteiro
Placa de montagem superior	Com largas ranhuras para parafusos de montagem em forma de cruz, a placa de montagem pode ser fixada à amostra.
Configuração do peso	Peso principal: 72±0,1N x1; Peso adicional: 8±0,1N x1; Nota: O peso do peso principal inclui o peso do gancho correspondente
Caixa de montagem	De acordo com os requisitos de tamanho padrão, deve haver pelo menos um espaço de 20 mm de todos os lados da amostra. Caixa de montagem padrão de acordo com o tamanho da amostra do cliente
Acessórios de fixação	Um conjunto, utilizado para bloquear o dispositivo de fixação no buraco de montagem da amostra
