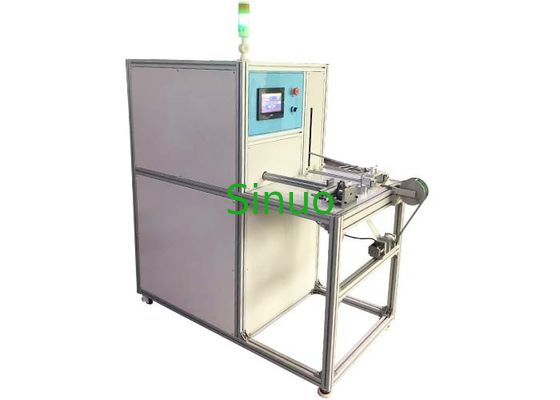

IEC 60335-2-2 Cláusula 21.101 Mangueiras portadoras de corrente Equipamento de ensaio completo

IEC 60335-2-2 Cláusula 21.101 Mangueiras portadoras de corrente Equipamento de ensaio completo

Informações sobre o produto

Norma: IEC60335-2-2:2009 ¢ Aparelhos elétricos domésticos e similares-Segurança-Parte2-2:Requisitos específicos para aspiradores de pó e aparelhos de limpeza por sucção de água, IDT ¢ cláusula 21.101, 21.102, 21.103, 21.104.

Exemplo e limitações: mangueiras de aspiradores, mangueiras de aparelhos de limpeza por sucção de água, mangueiras de máquinas de lavar roupa

Finalidade do ensaio: Utilizado para avaliar a resistência mecânica das mangueiras dos aspiradores em termos de resistência à extrusão, abrasão, dobra e torção.

Princípio de ensaio

Este equipamento é um equipamento de teste abrangente de quatro em um. Adota controle PLC, operação de tela sensível ao toque e controla o motor para conduzir o braço mecânico para realizar vários testes.

1Teste de resistência à extrusão: um motor controlado pelo sistema é utilizado para conduzir o sensor para aplicar um valor de força.Uma placa de pressão de 100*50 mm (arredondamento de canto R1mm) é pressionada na amostra a 350 mm da extremidade da mangueira a uma velocidade de 50±5 mm/min., atingindo 1500N Após a liberação, ele retornará automaticamente à origem.

2Teste de resistência à abrasão: O mecanismo de manivela gira a uma velocidade de 30 r/min e a amostra de mangueira transportadora de corrente é feita para circular 100 vezes de 300 mm para frente e para trás através da haste de ligação.Ao mesmo tempo, a mangueira é suportada por um rolo liso giratório, e uma correia de pano esmeralda é fixada à borda exterior do rolo, movendo-se a uma velocidade de 0,1 m/min. O abrasivo do pano esmeralda é esmeralda,e o tamanho das partículas é Pl00 de acordo com a norma ISO 6344-2No ponto mais baixo, o tubo é pendurado na outra extremidade da mangueira, para evitar a rotação da mangueira.a distância máxima entre o peso e o centro do rolo é de 600 mmApós a conclusão do ensaio, o isolamento de base não deve ter fugas e o ensaio de resistência elétrica de 16,3 deve ser efectuado entre os condutores ligados e a solução salina.

3. Teste de resistência à curvatura: o sistema controla o motor para conduzir o mecanismo excêntrico para levantar o braço robótico (a 40±1°).e a máquina vai parar automaticamente quando o número de vezes é atingido.

Durante o ensaio, a extremidade da mangueira portadora de corrente destinada a ser ligada à cabeça de limpeza de potência é fixada no braço de pivô do dispositivo.A distância entre o eixo do braço de pivô e o ponto em que a mangueira se estende até ao componente rígido é de 300 ± 50 mm.. Um peso com uma massa de 5 kg é pendurado na outra extremidade da mangueira (o peso pode deslizar ao longo do slide de peso), o braço de pivô sobe da horizontal para 40°±1°,e o ciclo é repetido 2500 vezes. Em seguida, vire a ponta da mangueira para 900 e repita o ensaio acima 2500 vezes.

4. Teste de resistência à torção: o sistema controla o motor para conduzir o eixo rotativo para girar e torcer a amostra.a ponta da mangueira transportadora de corrente é fixada na fixação giratória do equipamento (auto-suspensa)Cada ciclo gira 5 vezes para a frente e 5 vezes para trás a uma velocidade de 10 r/min e realiza 2000 ensaios de ciclo.realizar um ensaio de resistência elétrica na amostra

Parâmetros técnicos
