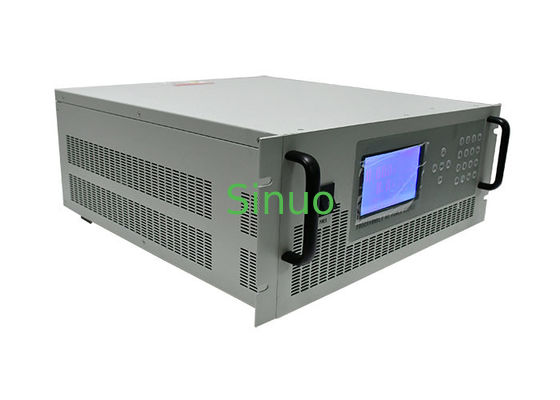

Corrente AC constante Fonte de saída Corrente 100A SPWM Pulso de alta frequência
| Output Current: | 0-100A | Output Voltage: | C.A. 5V |
| Power Capacity: | 500 V | Input Voltage: | 127 V± 10% |
| Input Frequency: | 47 hertz ~ 63 hertz | Output Frequency: | 47 hertz ~ 63 hertz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0,01% |
| High Light: | SPWM Fonte de corrente constante AC,100A Fonte de corrente constante AC |
||
Corrente AC constante Fonte de saída Corrente 100A SPWM Pulso de alta frequência
Resumo do produto:
A fonte de corrente constante de CA adota SPWM modulação de largura de pulso de pulso de alta frequência, IGBT percebe a saída, pode modular a corrente de saída e a frequência, tem uma velocidade de resposta rápida,alta precisão de corrente constanteE pode superar as mudanças de corrente causadas por flutuações de tensão da rede, mudanças de resistência do circuito e mudanças de resistência interna do produto,sem ser afectados por factores humanosO pequeno tamanho, a elevada eficiência, a fiabilidade e os custos de manutenção apresentam vantagens óbvias face aos reguladores de tensão tradicionais.utilizados principalmente para ensaios e aplicação de efeitos térmicos de corrente de produtos específicos, tais como disjuntores, fusíveis, relés térmicos, arrancadores magnéticos e outros interruptores de proteção e vários tipos de transformadores em que se aplicam ensaios de efeitos térmicos, tais como corrente nominal,corrente de funcionamento, curto-circuito, etc.
Parâmetros técnicos:
| Modo | CCS1000 | |||||||||
| Potência | 500 VA | |||||||||
| Trabalho | SPWM (modulação da largura do pulso sinusal) | |||||||||
| INPUT | Fase | 1φ2W+PE monofásico de dois fios + terra | ||||||||
| Voltagem | 127 V±10 % | |||||||||
| Frequência | 47 Hz ?? 63 Hz | |||||||||
| OUTPUT | Fase | 1φ2W+PE monofásico de dois fios + terra | ||||||||
| Frequência | 47 ~ 63 Hz ajustável (transmissão fixa 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| Voltagem | AC 5V | |||||||||
| Corrente | 0-100A | |||||||||
| Exibição LED | Voltagem Vrms, corrente Arms, frequência, potência Wattage | |||||||||
| Regulação linear | 0,1% | |||||||||
| Regulação da carga | 1 % | |||||||||
| THD Harmônico | 2% (carga de resistência pura) | |||||||||
| Regulação da frequência | 0. 01 % | |||||||||
| Resolução da tensão | 0, 1 V | |||||||||
| Resolução de frequência | 0, 01 Hz | |||||||||
| Resolução em vigor |
Output Io< 10 A: resolução: 0,001 A; Saída 100> Io≥ 10 A: resolução 0,01 A; |
|||||||||
| Precisão de medição | Voltagem | 0,5% FS+ 5 dgt | ||||||||
| Corrente | 0,5% FS+ 5 dgt | |||||||||
| Potência | 0,5% FS+ 5 dgt | |||||||||
| Frequência | 0. 01 % FS+ 5 dgt | |||||||||
| Ajuste da precisão | Voltagem | 1 % FS | ||||||||
| Corrente | 0,1% FS | |||||||||
| I-LIM Set | Corrente O-máximo | |||||||||
| Proteção | Sobre corrente, sobre temperatura, sobre carga, curto circuito | |||||||||
| Refrigeração | Refrigeração forçada pelo ventilador | |||||||||
| Peso (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Dimensões W × H × D ((mm) | 430×133×370 | |||||||||
| Ambiente de trabalho | 0 40°C, 20-90%RH | |||||||||
Características:
1. Corrente constante, faixa de regulação de corrente constante: 0-max. valor de regulação contínua.
2Pressão constante, intervalo de regulação de pressão constante: 0- max. valor de regulação contínua.
3Conversão de frequência, intervalo de ajuste de frequência: 47Hz-63Hz ajustável, engrenagens fixas 50Hz, 60Hz, 100Hz, 120Hz.
4Quando se utiliza corrente constante e tensão constante, pode ser automaticamente convertida para manter as características de controlo e protecção.
5. Fornecer medição da tensão média quadrada, corrente média quadrada, potência ativa, frequência, etc.
6Modo de protecção: sobrevoltagem, sobre corrente, sobrecarga, curto-circuito, limite de corrente, etc.
7As entradas e saídas estão isoladas.
