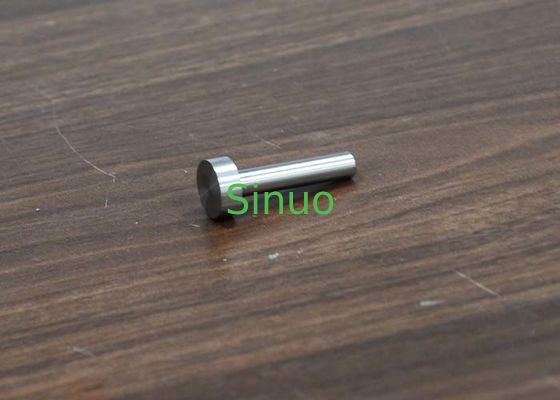

IEC 60335-2-3 Figura 103 Equipamento de ensaio de calibrador de sensores Material de aço inoxidável


Método de ensaio:

22.13 Substituição:
Os aparelhos devem ser construídos de modo a que, quando as alças forem seguradas durante a utilização normal, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
A conformidade é verificada por inspecção, medição e, se necessário, determinação do aumento de temperatura, como se segue.
As partes adjacentes à alça que podem ser acidentalmente tocadas são as que se encontram a menos de 13 mm da parte inferior da mão.
Figura 102 em combinação com um sensor, tal como mostrado na figura 103, aplicado tal como mostrado na figura 104 ou na figura 105.A mão simulada é inserida na abertura da alça, tal como mostrado na figura 104 ou na figura 105.. Se a forma da parte inferior da alça impedir o contacto da mão simulada nos dois pontos A e B simultaneamente,a mão simulada é movida conforme permitido pela abertura, primeiro com um ponto e depois com o outro ponto em contacto com a parte inferior da alça.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
Em situações em que a mão simulada não pode ser colocada sob a alça (como ferro de palma ou ferro de viagem/compacto),As medições de temperatura são efectuadas na superfície definida pela projecção vertical do cabo ou da superfície de agarre sobre o corpo do ferro mais 25 mm em todas as direcções..

Aviso:

1Por favor, proíbam-se as quedas e colisões para evitar deformações externas.

2Requisitos para as condições ambientais: temperatura 5 ~ 35 °C, umidade 45 ~ 75%.
