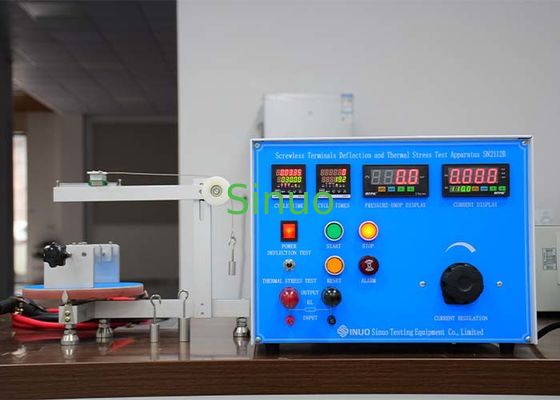

IEC 60884-1 Figura 14 Aparelho de ensaio de deflexão e tensão térmica dos terminais sem parafusos
| Deflection angle: | 0-360° | Deflection direction: | 30°±3° |
| Deflection force: | 0.25N, 0.5N, 1.0N | Number of trials: | 192 ciclos |
| On/off time: | 30 minutos, pode ser pré-definido | Test current: | AC 1~99,9A ± 3% ± 1A |
| Voltage drop range: | 0~199.9±(3%±1mv) | Judgment criteria: | Não superior a 22,5 mV |
| High Light: | Aparelho de ensaio para terminais sem parafuso de tensão térmica,aparelho de ensaio de deflexão para terminais sem parafuso |
||
IEC 60884-1 Figura 14 Aparelho de ensaio de deflexão e tensão térmica dos terminais sem parafusos
Informações sobre o produto:
Este dispositivo cumpre a norma IEC 60884-1:2022, secção 12.3.11 alíneas a) e b), alínea 12.3.12 e figura 14, secção 12 da IEC 60669-1.3.11, etc.
É usado para verificar se os terminais sem parafuso conectados ao condutor sólido rígido permanecem presos, mesmo quando foram desviados durante a instalação normal.Desvio do condutor e medição da queda de tensão, para verificar a capacidade de fixação do terminal sem parafuso e o desempenho de contacto.E também é usado para verificar se os terminais sem fios podem suportar as tensões elétricas e térmicas que ocorrem durante o uso normal.
O dispositivo é fácil de operar, a corrente de carga é ajustável, o dispositivo de amostragem é fabricado de acordo com os requisitos normalizados.
Parâmetros técnicos:
| Parâmetros Nome | Dados de parâmetros |
| Teste de deflexão | |
| Fornecimento de energia | Combinar as condições de alimentação local do cliente |
| Ângulo de deflexão | 0-360° |
| Direção de deflexão | Em qualquer das 12 direcções que diferem umas das outras 30°±3° |
| Força de deflexão | 0.25N, 0.5N, 1.0N |
| Direcção da força aplicada | Perpendicular ao condutor não flexionado |
| corrente de ensaio | Max.100A |
| Teste de tensão térmica | |
| Número de ensaios (ciclos) | 192 ciclos, podem ser pré-definidos |
| Tempo de ligação/desligação | Ligado: 30 minutos, desligado: 30 minutos, pode ser pré-definido |
| corrente de ensaio | AC 1~99,9A±(3%±1A); |
| Intervalo de medição da queda de tensão | 0~199,9±(3%±1mv) |
| Critérios de apreciação | A queda de tensão não deve exceder 22,5 mV |
