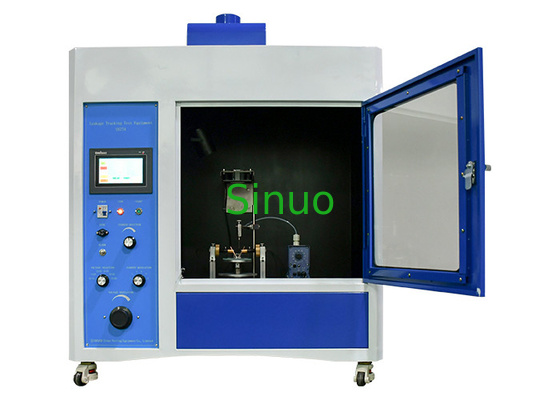

IEC 60598-1 Teste de detecção de fugas Teste do índice de detecção do equipamento CT1 PT1

IEC 60598-1 Teste de rastreamento de fugas Teste do índice de rastreamento do equipamento CT1 PT1

Informações sobre o produto:

O testador é concebido e fabricado em conformidade com os requisitos normalizados da norma IEC 60112, tal como exigido pela norma IEC 60335-1, secção 29.2, e pelo anexo N, secção IEC 60065:2014.4, IEC 60598-1, IEC 60884-1, UL746A e ASTM D3638-92 e etc. O princípio de funcionamento do ensaio de rastreamento de fugas (ensaios de índice de rastreamento) é que o líquido condutor (0,1%NH 4 CL) do volume necessário na altura necessária (35 mm) e no tempo necessário (30 s) cai com a tensão entre os elétrodos de platina (2 mm × 5 mm) na superfície do material isolante sólidoAssim, os utilizadores avaliam o desempenho da resistência de rastreamento da superfície do material isolante sólido sob a influência combinada do campo elétrico e do meio úmido ou contaminado.Este dispositivo é utilizado para medir o índice de rastreamento de comparação (CT1) e o índice de resistência elétrica (PT1).

Um bloco de calibração é fornecido com o instrumento para garantir que os eletrodos tenham a distância adequada entre si.A altura da mesa é facilmente ajustável para garantir o ângulo adequado dos eletrodos e altura das gotasO restante do ensaio é controlado a partir de fora da câmara de ensaio com a porta fechada.O operador deve observar o ensaio para verificar se uma chama se inflamaO instrumento emite um alarme se houver uma falha de localização de pelo menos dois segundos.

O testador de rastreamento de vazamento adota o sistema de controle PLC e a tela sensível ao toque de cores 7 ̊, é adequado para o departamento de pesquisa, produção e qualidade de equipamentos de iluminação, aparelhos de baixa tensão,Eletrodoméstico, máquina-ferramenta aparelho eléctrico, máquina eléctrica, ferramenta eléctrica, instrumento electrónico, instrumento eletrotécnico, equipamento de tecnologia da informação.É também adequado para a indústria de materiais isolantes, plásticos de engenharia, conectores e acessórios elétricos.

Características:

O equipamento de ensaio de rastreamento de fugas é utilizado para identificar e localizar falhas de isolamento elétrico ou eletrônico que possam levar a fugas ou rastreamento elétrico.Estes dispositivos são especificamente concebidos para detectar e diagnosticar problemas de isolamento em sistemas elétricosAqui está uma visão geral do equipamento de teste de rastreamento de fugas e suas principais características:

Fonte de alta tensão: os equipamentos de ensaio de rastreamento de fugas incorporam normalmente uma fonte de alta tensão que aplica uma tensão controlada ao objeto de ensaio.O nível de tensão pode variar em função dos requisitos específicos de aplicação e ensaioA alta tensão é utilizada para reforçar o isolamento e simular as condições de funcionamento.
Medição da corrente de fuga: Estes dispositivos de ensaio são equipados com capacidades de medição da corrente de fuga.Eles monitoram o fluxo de corrente através do isolamento e detectar qualquer vazamento anormal ou rastreamento caminhos de correnteAs medições da corrente de vazamento ajudam a identificar a deterioração do isolamento, a entrada de umidade ou contaminação ou outros problemas relacionados com o isolamento.
Detecção de avarias de tensão: o equipamento de ensaio de rastreamento de fugas inclui também mecanismos de detecção de avarias de tensão.Estes mecanismos detectam quedas ou avarias bruscas de tensão que ocorrem quando o isolamento falha ou se rompe sob tensão de alta tensãoA detecção de avarias de tensão ajuda a identificar pontos fracos no isolamento e a identificar áreas que necessitam de uma investigação mais aprofundada.
Conexão do objeto de ensaio: o equipamento de ensaio fornece diferentes opções de ligação para estabelecer uma ligação segura e fiável com o objeto de ensaio.ou conectores especializados, consoante a natureza do objeto de ensaio e a configuração do ensaio.
Display e análise de dados: os equipamentos de teste de rastreamento de vazamento geralmente possuem uma tela de exibição para mostrar medições em tempo real da corrente de vazamento, tensão e outros parâmetros relevantes.Alguns dispositivos podem também oferecer capacidades de registo de dados para registar e analisar os resultados dos ensaios para investigação ou documentação adicionais..
Características de segurança: A segurança é um aspecto crítico dos ensaios de rastreamento de fugas devido às altas tensões envolvidas.Estes dispositivos são concebidos com elementos de segurança, tais como isolamento integrado e ligação à terra, para proteger o operador dos riscos eléctricos.Podem também incorporar bloqueios de segurança e indicadores para assegurar procedimentos de ensaio seguros.
O equipamento de ensaio de rastreamento de fugas é comumente utilizado em indústrias como fabricação elétrica, distribuição de energia, eletrônica e telecomunicações para avaliar a qualidade do isolamento,Identificar pontos de falha potenciais, e garantir a fiabilidade e segurança dos sistemas eléctricos.

Parâmetros técnicos:
