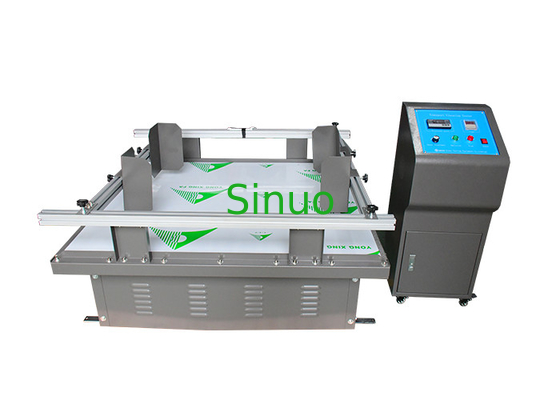

Máquina de ensaio de simulação de transporte Tabela de vibração Tabela de vibração eletromagnética

Máquina de ensaio de simulação de transporte Tabela de vibração Tabela de vibração eletromagnética


Visão geral do produto


A tabela de vibração de simulação de transporte, também conhecida como "tabela de vibração", simula os danos causados pela turbulência do produto durante o transporte automóvel,Para determinar se o produto é capaz de resistir às vibrações ambientais, adequado para indústrias electrónicas, mecânicas e eléctricas, optoelectrónica, automóveis, brinquedos e outras indústrias de investigação, desenvolvimento, controlo de qualidade, fabrico.É uma máquina de teste rara para você melhorar a qualidade do produto e confiabilidade.

O banco de ensaio de vibração de simulação de transporte é adequado para ensaios de vibração de brinquedos, eletrônicos, móveis, presentes, cerâmica, comunicações, equipamentos, computadores e peças de automóveis, etc.,para inspeccionar o seu efeito de transporte ou uniformidade de durabilidade.

Esta máquina de acordo com o equipamento europeu e americano semelhante reestruturação, vibração rotativa, de acordo com os padrões de transporte europeus e americanos, de acordo com EN71 ANSI, UL,ASTM, ISTA e outras normas de ensaio.

Finalidade do ensaio

Esta máquina é uma série de simulações de vibração controladas na experiência para testar se o produto pode suportar o teste de factores ambientais de transporte ou vibração no ciclo de vida,e também pode determinar os requisitos de design do produto e normas de funçãoDe acordo com as estatísticas, uma melhoria do nível de concepção de 3% aumentará a reciclagem em 20% e reduzirá as despesas desnecessárias em 18%.

1Força da estrutura.

2Afrouxamento da ligação.

3- Protegem o desgaste dos materiais.

4Danos em componentes.

5Contato fraco dos componentes electrónicos.

6Circuito curto e instabilidade intermitente.

7Desvio do valor padrão de cada peça.

8A mesa de agitação de transporte simulada irá filtrar as peças defeituosas com antecedência.

9. Encontrar a relação de ressonância entre partes, estrutura, embalagem e processo de transporte, e melhorar os seus fatores de ressonância.

Os requisitos do banco de ensaio de vibração de transporte simulado consistem em confirmar a fiabilidade do produto e em examinar os produtos defeituosos antes de deixarem a fábrica,e avaliar a análise de falhas dos produtos defeituosos, a fim de se tornar um produto de alto nível e de alta confiança.

Parâmetros técnicos principais

1Carga máxima de ensaio: 0-300 kg

2Intervalo de frequência: 100 ~ 300 rpm

3- Faixa de amplitude: 1 polegada (25,4 mm)

4. Modo de vibração: tipo rotativo (comumente conhecido como tipo de cavalo)

5Velocidade simulada: 25 ~ 40 km/h

6Tamanho da mesa: 1100×1300 mm

7Guarda-roupa: 1200 mm.

8Motor de controlo: motor de frequência variável AC

9. Dimensões do banco de ensaio: 1100×1380 mm

10Tamanho da caixa de controlo: 370 × 350 × 910 mm

11Tensão de alimentação: AC220V 50Hz

12Peso da máquina: cerca de 550 kg

Introdução ao ensaio de vibração

1. Colocar o produto de ensaio na plataforma de ensaio de vibração com transporte normal.A plataforma de ensaio de vibração pode ser cercada por cordas;

2A frequência de vibração deve ser suficiente para sacudir a mercadoria da mesa e a chapa de metal pode ser inserida entre a amostra e a mesa.e pode caminhar no espaço entre as bordas mais longas da amostra (a espessura da folha de metal é de 1.5 mm, a largura é de 50 mm (facultativo);

Requisitos ambientais

1. temperatura no local: 5°C~+28°C ((temperatura média dentro de 24 horas ≤28°C);

2. Umidade relativa: ≤ 85% RH;

3Condições de alimentação: trifásico monofásico;

4Intervalo de tensão: AC220V;

5- Faixa de flutuação de frequência permitida: (50±0,5) Hz;

6A resistência de aterragem do cabo PGND é inferior a 4 ohms.

7O utilizador deve configurar o interruptor de ar ou de energia da capacidade correspondente para o dispositivo no local de instalação e o interruptor deve ser independente para a utilização do dispositivo.
