ISO23953 Aparelho de ensaio de porta de congelador de caixa horizontal de vidro

MOQ:	1
preço:	Customized
Embalagem padrão:	Caixa de compensado
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	5 SETS POR MÊS

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN1201-S1

Norma aplicada:

A norma ISO 23953-2

Tipo de amostra:

Frigorífico horizontal

Estação de teste:

1 estação

Braço robótico:

2 conjuntos

Modo de Acionamento:

Servo motor

artigos do teste:

Capa de deslizamento do congelador

Traço de abertura da tampa:

0-500 mm±0,1 mm

Tempo de pausa da tampa:

0-9999s

Destacar:

Aparelho de ensaio de fechamento do congelador de peito horizontal

aparelho de ensaio de fechamento do topo de vidro

Descrição do produto

ISO23953 Aparelho de ensaio de porta de congelador de caixa horizontal de vidro

Visão geral do sistema:

A máquina de ensaio de abertura e fechamento da tampa de congelamento horizontal deslizante é concebida e fabricada em conformidade com a norma ISO 23953-2:2015 ((E) Capítulo 5.3.3.2 e às exigências personalizadas do cliente. É utilizado para testar a durabilidade de abertura e fechamento da tampa deslizante de um frigorífico horizontal,e é também utilizado para testar a ação de deslizamento da tampa ao testar o desempenho de eficiência energética do frigoríficoTrata-se de um equipamento de teste totalmente automático, adequado para departamentos de teste, como agências de certificação de testes e laboratórios de fábrica.

O equipamento adota tecnologia de controlo inteligente PLC madura, equipado com 2 conjuntos de actuadores de acção ajustáveis em posição e estrutura de fixação mecânica.Pressione a alça na superfície da tampa de deslizamento de congelamento (também equipada com 2 conjuntos de ventosas de aspiração a vácuo para atender às necessidades de diferentes amostras)Ao mesmo tempo, ele vem de série com uma tela LCD colorida, que pode predefinir o curso de abertura, abertura e fechamento velocidade, abertura tempo de pausa e tempo de intervalo.Simula a abertura e fechamento manuais da tampa do congelador., realizando um controlo inteligente e tornando uma máquina multifuncional.

Parâmetros técnicos:

- Não, não.	Projeto	Conteúdo
1	Potência de entrada	AC220V 50HZ, 5 kW
2	Controle elétrico	Mitsubishi PLC controle inteligente
3	Interface de operação	Weinview Interface homem-máquina em cores de 7 polegadas Operação de tela sensível ao toque
4	Modo de condução	Servo motor + plataforma deslizante de precisão
5	Intervalo de amostras	Os mesmos tipos de amostras mostrados na figura 2 WDH= ((60~214cm) × ((45~70cm) × ((70~90cm)
6	Elementos de ensaio	Ensaio de durabilidade da tampa do frigorífico
7	Estação de ensaio	1 estação, pode testar um congelador horizontal com tampa de deslizamento esquerda e direita
7	Coluna	A posição da tampa de deslizamento pode ser combinada ajustando a posição de altura do manipulador e a posição do vaso de sucção na coluna
8	Braço robótico	2 conjuntos de manipuladores para abertura e fechamento alternados das tampas, posições de pinças ajustáveis (ou seja, ajustáveis em direção ao comprimento e à altura), adequados para tampas de deslizamento do congelador de diferentes larguras
9	Estrutura de adsorção	1- Acoplamentos mecânicos, de tipo "twin", 2 conjuntos 2- Sucção a vácuo, 2 conjuntos
10	Traço de abertura da tampa	0-500mm±0,1mm pode ser definido na tela sensível ao toque, ajustável em ambos os lados
11	Horário da primeira abertura da tampa	Três minutos.
12	Tempo de pausa de abertura da tampa	0-9999S, pode ser definido no ecrã táctil
13	Tempo de pausa para fechar a tampa I	0-99h59m59s, pode ser definido na tela sensível ao toque
14	Tempo de pausa para fechar a tampa II	0-99h59m59s, pode ser definido na tela sensível ao toque
15	Velocidade de abertura/fechamento da tampa	10-600mm/s, pode ser definido no ecrã táctil
16	Mecanismo de posicionamento auxiliar do congelador	2 conjuntos, que podem ser fixados nos dois lados do congelador
17	Estrutura do equipamento	Para que a amostra corresponda ao maior intervalo de amostragem, a amostra é instalada na placa inferior do equipamento.As três placas inferiores podem ser combinadas e divididas facilmente para se adaptarem a amostras de largura diferente.. Indicado do seguinte modo:
18	Memória de falha de energia	O sistema tem uma função de memória de falha de energia, que pode continuar a acumular ações de parâmetros e tempos antes da falha de energia
19	Proteger	Paragem de emergência, fugas, curto-circuito, sobrecarga e outras medidas de protecção de segurança
20	Dimensões e peso globais da máquina de ensaio	Quadro WDH: Largura 1800Profundidade 1200Alta 1400mm, cerca de 350kg

Princípio do equipamento:

Controlado por PLC, operado por ecrã sensível ao toque inteligente, o servomotor conduz os manipuladores,e impulsiona a pinça para segurar a alça das tampas do congelador (ou copos de sucção a vácuo para sugar a superfície das tampas do congelador), para que possa abrir e fechar as tampas num movimento linear recíproco.

Fluxo de processo:

Refrigerador
Passo	Conteúdo	Tempo de execução
Passo 1	Abre a tampa e fecha	Três minutos.
Passo 2	Abrir a tampa para > 80%	1s
Passo 3	Mantenha aberto	13s
Passo 4	Feche a tampa	1s
Passo 5	Mantenha-o fechado.	5min45s
Passo 6	Repita os passos 2 a 5	11h54min
Passo 7	Manter fechado II	12h
Frigorífico
Passo 1	Abre a tampa e fecha	Três minutos.
Passo 2	Abrir a tampa para > 80%	1s
Passo 3	Mantenha aberto	4s
Passo 4	Feche a tampa	1s
Passo 5	Mantenha-o fechado.	9min54s
Passo 6	Repita os passos 2 a 5	11h50min
Passo 7	Repetir fechado II	12h

Estrutura do equipamento:

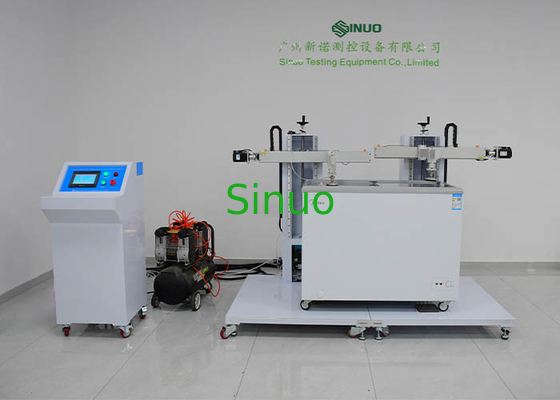

ISO23953 Aparelho de ensaio de porta de congelador de caixa horizontal de vidro 1

ISO23953 Aparelho de ensaio de porta de congelador de caixa horizontal de vidro 2

ISO23953 Aparelho de ensaio de porta de congelador de caixa horizontal de vidro 3
