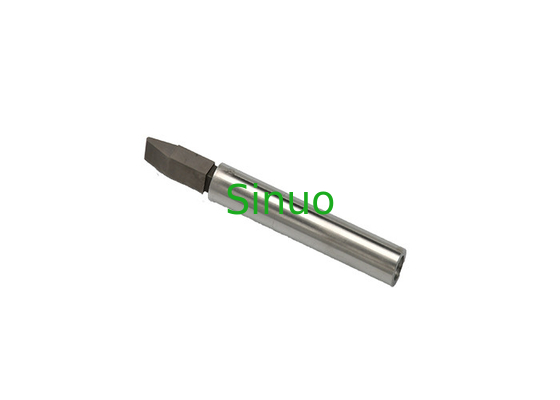

Ferramenta de arranhões IEC 60335-2 SN2210-27 para eletrodomésticos

Ferramenta de arranhões de alta qualidade IEC 60335-2 SN2210-27 para eletrodomésticos

Informação do produto:

Padrão:IEC60335-2-24 Figura 102.

Aplicação: A dica da ferramenta para arranhar é para eletrodomésticos cuja superfície do elemento acessível de todo o sistema de resfriamento protegido, incluindo a superfície do elemento acessível que tem contato próximo com um sistema de resfriamento protegido para fazer o teste de arranhão.

Amostra de teste: Geladeira e outros equipamentos de refrigeração.

Recurso: Por favor, use de acordo com o padrão relacionado.

Parâmetros:

Etapas da operação:

Consulte a cláusula 22.107.2 da IEC 60335-2-24:

Todas as superfícies acessíveis dos componentes do sistema de resfriamento protegido, incluindo superfícies acessíveis em contato íntimo com sistemas de resfriamento protegidos, são arranhadas usando a ferramenta cuja ponta é mostrada na Figura 102.

A ferramenta é aplicada usando os seguintes parâmetros:

- força perpendicular à superfície a ser testada…………………………….…………35N± 3 N

- força paralela à superfície a ser testada…………………………………………………………………. ...............não excedendo 250 N.

A ferramenta é puxada pela superfície a ser testada a uma taxa de aproximadamente 1 mm/s.

A superfície a ser testada é riscada em três posições diferentes em uma direção perpendicular ao eixo do canal e em três posições diferentes no canal em uma direção paralela a ele.Neste último caso, o comprimento do arranhão deve ser de aproximadamente 50 mm

Os arranhões não devem se cruzar.

A parte apropriada do aparelho deve resistir ao ensaio de 22.7, sendo a pressão de ensaio reduzida em 50%.

Perceber:

Por favor, evite que este aparelho caia no chão para evitar danos.

Por favor, guarde-o em um ambiente seco.
