| MOQ: | 1 |
| preço: | Negotiable |
| Embalagem padrão: | caixa |
| Período de entrega: | 20 dias |
| Método do pagamento: | T/T |
| Capacidade de abastecimento: | 50 conjuntos por mês |

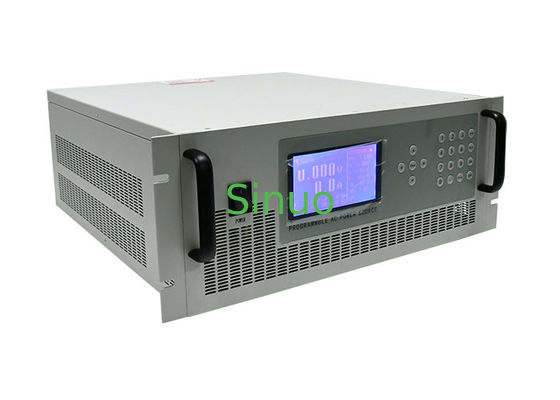

SPWM Pulso de Alta Frequência AC Constante Largura da Fonte Modulação por Largura de Pulso
Informações do produto para fonte de corrente constante AC:
A fonte de corrente constante AC adota modulação de largura de pulso de largura de pulso de alta frequência SPWM, IGBT realiza a saída, pode modular a corrente e frequência de saída, tem uma velocidade de resposta rápida, alta precisão de corrente constante e operação estável a longo prazo.E pode superar mudanças de corrente causadas por flutuações de tensão da rede, mudanças de resistência de loop e mudanças de resistência interna do produto, sem ser afetado por fatores humanos;tamanho pequeno, alta eficiência, confiabilidade e custos de manutenção têm vantagens óbvias sobre os reguladores de tensão tradicionais;usado principalmente para teste e aplicação de efeitos térmicos atuais de produtos específicos, como disjuntores, fusíveis, relés térmicos, acionadores de partida magnéticos e outros interruptores de proteção e vários tipos de transformadores onde testes de efeitos térmicos são aplicados, como corrente nominal, corrente operacional, corrente de curto-circuito, etc.
RecursoPara fonte de corrente constante CA:
1. Corrente constante, faixa de ajuste de corrente constante: 0-máx.ajuste contínuo do valor.
2. Pressão constante, faixa de ajuste de pressão constante: 0- máx.ajuste contínuo do valor.
3. Conversão de frequência, faixa de ajuste de frequência: 47Hz-63Hz ajustável, engrenagens fixas 50Hz, 60Hz, 100Hz, 120Hz.
4. Ao usar corrente constante e tensão constante, pode ser automaticamente convertido em cruz para manter as características de controle e proteção.
5. Forneça medições de tensão quadrática média, corrente quadrática média, potência ativa, frequência, etc.
6. Modo de proteção: sobretensão, sobrecorrente, sobrecarga, curto-circuito, limite de corrente, etc.
7. Entrada e saída são isoladas.
Parâmetros técnicosPara fonte de corrente constante CA:
| Modo | CCS1000 | |||||||||
| Poder | 500 VA | |||||||||
| Trabalhando | SPWM (modulação por largura de pulso senoidal) | |||||||||
| ENTRADA | Estágio | 1φ2W+PE monofásico de dois fios + terra | ||||||||
| Tensão | 127 V±10% | |||||||||
| Frequência | 47 Hz - 63 Hz | |||||||||
| SAÍDA | Estágio | 1φ2W+PE monofásico de dois fios + terra | ||||||||
| Frequência | 47 ~ 63 Hz ajustável (engrenagem fixa 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| Tensão | AC 5V | |||||||||
| Atual | 0-100A | |||||||||
| Visor de LED | Tensão Vrms, Arms de corrente, frequência, potência de potência | |||||||||
| Regulação Linear | 0 .1% | |||||||||
| Regulagem de Carga | 1% | |||||||||
| THD Harmônico | 2% (carga resistiva pura) | |||||||||
| Regulação de frequência | 0 .01% | |||||||||
| Resolução de Tensão | 0 .1 V | |||||||||
| Resolução de frequência | 0 .01 Hz | |||||||||
| Resolução atual |
Saída Io＜ 10 A: resolução:0 .001A; Saída 100＞ Io≥ 10 A: resolução 0 .01 A; |
|||||||||
| Precisão da medição | Tensão | 0 .5% FS+ 5 dgt | ||||||||
| Atual | 0 .5% FS+ 5 dgt | |||||||||
| Potência | 0 .5% FS+ 5 dgt | |||||||||
| Frequência | 0 .01 % FS+ 5 dgt | |||||||||
| Precisão de configuração | Tensão | 1% FS | ||||||||
| Atual | 0 .1% FS | |||||||||
| Conjunto I-LIM | Corrente O-Máx | |||||||||
| Proteção | Sobrecorrente, sobretemperatura, sobrecarga, curto-circuito | |||||||||
| Resfriamento | Resfriamento forçado do ventilador | |||||||||
| Peso (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Dimensões L×A×D (mm) | 430×133×370 | |||||||||
| Ambiente de trabalho | 0 – 40 ℃, 20-90% UR | |||||||||
|
|
