MOQ: | 1 |
preço: | Negotiable |
Embalagem padrão: | Caixa da madeira compensada |
Período de entrega: | 30 dias |
Método do pagamento: | T/T |
Capacidade de abastecimento: | 10 grupos/mês |
Aparelho de teste de impacto de durabilidade de martelo elétrico para ferramentas elétricas IEC 60745-2
Informações do produto para o aparelho de teste de impacto de durabilidade de martelo elétrico:
Norma: IEC 60745-2-1: Requisitos particulares para berbequins e berbequins de percussão, cláusula 17;IEC 60745-2-6: Requisitos particulares para martelos, cláusula 17 e figura 103.
Aplicação: Este aparelho é aplicável ao teste de durabilidade para motores operados manualmente
ferramentas elétricas de potência não superior a 2,5 KW.
Amostra de teste: Martelos elétricos, furadeiras elétricas e furadeiras de impacto
Recurso: O aparelho de teste de acordo com os requisitos da figura 103 da IEC 607465-2-6, carregue o martelo ou a furadeira, opere-o intermitentemente, verifique se há perigo elétrico ou mecânico durante o uso normal do martelo ou furadeira elétrica.

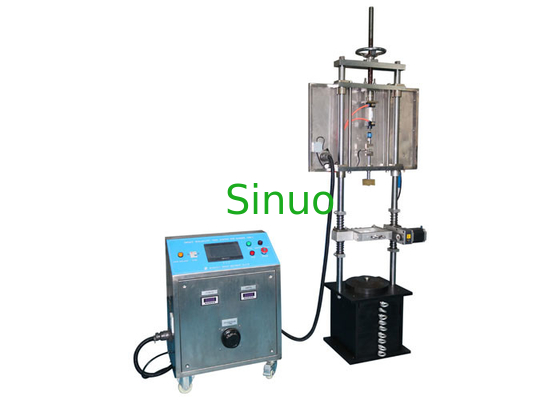

Os componentes do equipamento são os seguintes:
1, gabinete de controle elétrico contendo PLC, tela sensível ao toque de 7 polegadas, painel de controle, carga (tensão 0-250V ajustável, exibição de tensão e corrente);
2, dispositivo mecânico conforme figura 103, contendo 360 quilos de base de aço, incluindo cabeçote de impacto, chapa de aço e fixação.
Funções de teste para o aparelho de teste de impacto de durabilidade de martelo elétrico:
1. Sem teste de carga:Todos os martelos, incluindo martelos com modo somente furadeira, são montados verticalmente em um aparato de teste conforme mostrado na Figura 103 e são operados a 1,1 vezes a tensão nominal por 12 horas, depois operados a 0,9 vezes a tensão nominal por 12 horas.Cada ciclo compreende um período de operação de 30s e um período de descanso de 90s durante o qual a ferramenta permanece desligada.Durante o teste, em cada tensão de teste, martelo colocado em três direções diferentes (horizontal, vertical, vertical), cada posição da ferramenta dura cerca de 4 horas.
2. Teste de carga:Todos os martelos, incluindo martelos com modo somente furadeira, são montados verticalmente em um aparato de teste conforme mostrado na Figura 103 e são operados em tensão nominal ou no valor médio da faixa de tensão nominal, por quatro períodos de 6h cada, sendo o intervalo entre esses períodos de pelo menos 30 min.
Durante esses testes, os martelos são operados de forma intermitente, cada ciclo compreendendo um período de operação de 30 s e um período de descanso de 90 s durante o qual a ferramenta permanece desligada.
Durante os testes, uma força axial para garantir a operação estável do mecanismo de impacto é aplicada ao martelo por meio de um meio resiliente.
Se a elevação de temperatura de qualquer parte da ferramenta exceder a elevação de temperatura determinada durante o ensaio de 12.1, são aplicados períodos de resfriamento forçado ou repouso, sendo o período de repouso excluído do tempo de operação especificado.
Parâmetros técnicos para o aparelho de teste de impacto de durabilidade de martelo elétrico:
Não. | Item | Especificações |
1 | Fonte de energia | 220V/50Hz |
2 | Fonte de ar | 5~8 bar |
3 | Controle elétrico | PLC e tela sensível ao toque de 7 polegadas |
4 | Tensão de carga | 0-250V ajustável, display atual |
5 | Ângulo de rotação sem carga | 0°,90°,180°, pode controlar manualmente no sentido horário ou anti-horário |
6 | Taxa de rotação sem carga | 0-360°/s, predefinido |
7 | Hora de ligar | 0-999,9s, predefinido |
8 | Tempo de desligamento | 0-999,9s, predefinido |
9 | hora do teste | 0-9999h, predefinido |
10 | Tempo total de teste | 0-9999h, predefinido |
11 | Tempo de intervalo | 0-9999min, predefinido |
12 | Pressão de carga | 100,125,150,175,200,250,300,350,400N predefinido |
13 | cabeça de impacto | 0,7,1,4,2,3,3,4kg (inclui a alça de conexão), use de acordo com a tabela 101 |
14 | Bola de aço | Φ38mm |
15 | Chapa de aço | 100.140.180.220mm, usar conforme tabela 101 |
16 | placa de borracha | Um conjunto de 4, combinando com chapa de aço e base de aço |
17 | base de aço | peso base 90kg, equipado com 9 pesos de 30kg |
18 | Dimensão do equipamento |
Gabinete de controle 600mm*400mm*750mm, aprox.100kgs Rack de teste 400mm*400mm*2000mm, aprox.450kgs |
