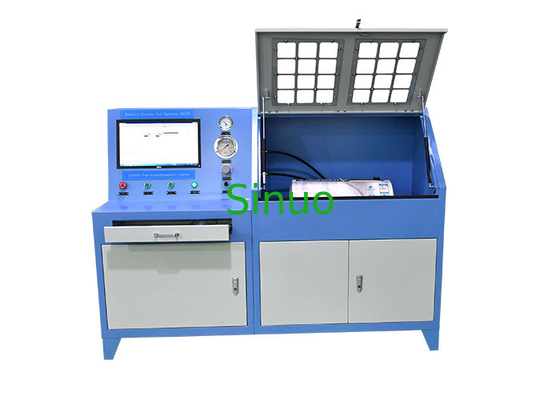

Instrumento do teste de pressão hidráulica do IEC 60335-2-24 para o teste de resistência da pressão
| Power required: | 220V, 60Hz | High pressure: | 0-48Mpa |
| Pressurization speed: | 0-2.5MPa/S | Measure accuracy: | ±0,5%FS |
| Test station: | Único | Exhaust system: | Automático |
| Test medium: | Água | Test volume: | 30L |
| High Light: | Instrumento do teste de pressão hidráulica do IEC 60335-2-24,instrumento do teste de pressão 2.5MPa/S hidráulica |
||
Instrumento do teste de pressão hidráulica do IEC 60335-2-24 para o teste de resistência da pressão
Informações sobre o produto para o instrumento do teste de pressão hidráulica:
Esta máquina de teste conforma-se a IEC60335-2-24: cláusula 2017 22,7 e cláusula 22,103, etc.
É usado para a resistência de pressão e o teste de impermeabilidade de dispositivos da compressão usando líquidos refrigerantes inflamáveis e de dispositivos usando sistemas de refrigeração críticos do transporte.
Os componentes principais desta máquina para adotar produtos maduros produziram independentemente por nossa empresa.
- O sistema tranquilo adota a conexão não-soldada.
- O sistema fluido do teste é separado do sistema fluido de condução, que é conveniente para o controle de temperatura do teste e a diversificação de meios de teste.
- Controle de computador.
- O software é escrito por LABVIEW (controle de computador).
- Durante o teste, a compensação da pressão pode ser executada automaticamente; a pressão deixa cair rapidamente depois que o tempo é alcançado, e o sistema para de automaticamente pressurizar.
- Projetou especialmente o trabalho feito com ferramentas protetor pode eficazmente proteger operadores e equipamento de dano de sopro.
- Realize a função de controle do computador, operador pode livremente ajustar o tempo do enchimento e da exaustão da água, o tempo de armazenagem da pressão, o tempo da limpeza da inflação, e a pressão de teste. Durante a experiência, você pode arbitrariamente ajustar um único ou teste de vários estágios da terra arrendada da pressão, ou o operador pode diretamente processar o teste de sopro após o teste da terra arrendada da pressão. A velocidade da pressurização pode ser mantida ajuste constante, stepless pode ser realizada, dados de teste e os parâmetros da curva podem ser indicados no tempo real, os resultados da análise podem automaticamente ser salvar, e os relatórios de teste podem ser imprimidos arbitrariamente. (Controle de computador)
Parâmetros técnicos para instrumentos do teste de pressão hidráulica:
Poder exigido: 220V, 60Hz
Alta pressão: 0-48Mpa
Velocidade da pressurização: a relação é verificável, a escala de ajuste 0-2.5MPa/S
Precisão da medida: ±0.5%FS
Tempo de armazenagem da pressão: ajustado arbitrariamente, com segundos como a unidade de tempo.
Por aquisição de dados: O cartão de alta velocidade da aquisição do NI do americano, a taxa da aquisição é 100.000 times/S.
Registro máximo: Gravado pelo software de Labview
Estação de teste: Único
Sistema de exaustão: Automático
Meio de teste: Agua potável
Volume: 30L
Temperatura: Temperatura ambiente
Sistema de controlo: automático controlado pelo computador
Computador: DELL
Software de controle: Software de Labview
Relatório de teste: Microsoft Office
Dimensões e peso do equipamento: L 1800mm* W 700mm*H 1330mm, aproximadamente 190KG
Composição e características do equipamento para instrumentos do teste de pressão hidráulica:
1 a máquina de teste hidráulico usa uma bomba elétrica do teste de pressão como uma fonte de energia, e controla a válvula de solenoide através de um transmissor de pressão e de um cartão de captação para conseguir testes.
2 o banco do controle e do teste de computador para adotar uma estrutura integrada, o lado esquerdo são a peça de controle, o lado direito são o banco do teste. A estrutura é razoável e a disposição é bonita.
Controle de computador 3 e software da operação
Sistema de controlo de 4 computadores automaticamente
4,1 as exposições de computador o processo do teste.
4,2 a velocidade da pressurização é ajustável, mudanças da pressão pode ser tempo real detectado, a curva dinâmica pode ser saída.
4,3 há um programa de teste especial, operador pode ajustar a pressão de teste e tempo do teste e outros dados de teste, o sistema automaticamente tempo real gerará e imprimirá relatórios de teste, curvas e parâmetros do teste de exposição, e resultados da análise da loja.
4,4 a relação inglesa da operação, que são concisa e conveniente, a atualização e a manutenção do software de controle é simples.
Gravação de 4,5 e função de saída:
(1) curva da Tempo-pressão (configuração padrão)
(2) os dados experimentais salvar em um arquivo de Excel para o acesso, o armazenamento, e a alteração fáceis
(3) o sistema pode imediatamente gerar um relatório imprimível da curva da tempo-pressão, os ajustes, relações e os parâmetros podem ser mudados de acordo com as exigências de usuário.
unidade de tempo do teste (de 4): em segundo
unidade de pressão (de 5): MPa
(6) o operador pode ajustar o tempo da pressão de teste do multi-nível e da armazenagem da pressão. O computador gera automaticamente uma curva padrão. A pressão é estável no valor ajustado durante guardar da pressão. Tem a função de comparar a curva real com a curva padrão. As duas curvas são indicadas no mesmo gráfico ao mesmo tempo.
4,6 os procedimentos de teste típicos que podem ser equipados são como segue:
Pressurização constante - pressão que guarda o relevo de pressão:
Precaução e manutenção para o instrumento do teste de pressão hidráulica:
1 por favor próximo a porta da câmara antes de fazer o teste, a fim evitar os ferimentos pessoais devido ao sopro.
2 observe por favor o nível de água durante a água de enchimento no tanque de água, para impedir o excesso da água. Adicione por favor a água pura no tanque de água.
3 se a pressão no encanamento não é aliviada a “0", antes de descarregar o espécime, operador deve pressionar de “o relevo pressão” botão e espera até a pressão no encanamento é aliviado a “0".
4 esgote por favor a água no tanque de água se o equipamento de teste estará no estado detrabalho por muito tempo, e limpe-a com o pano.
5 limpe por favor a câmara para dentro após cada teste.
6 desligue por favor a fonte de alimentação e a fonte de ar quando a máquina do teste está no estado detrabalho.
