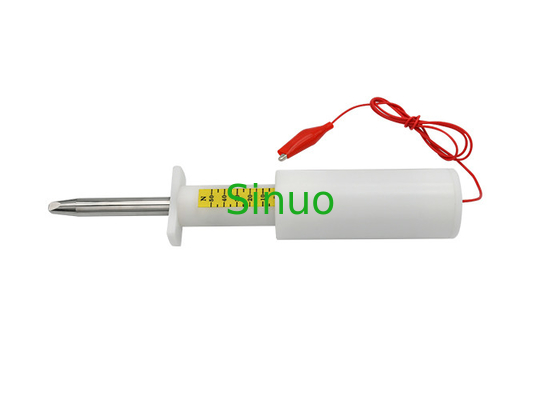

IEC 60335-2 Sonda de ensaio de dedos rígidos 11 com força 50N
| Probe Tip Length (mm): | 20 ±0.05 | Probe Length (mm): | 80±0.2 |
| Probe Tip Cylindrical: | 27-37° | Probe Tip Spherical: | 4-14° |
| Guard Thickness (mm): | 5±0.5 | Force Range: | 0~50N |
| High Light: | Ponta de prova rígida do teste do dedo do IEC 60335-2,ponta de prova do teste do dedo 75N |
||
IEC 60335-2 Sonda de ensaio de dedos rígidos 11 com força 50N
Informações do produto para a sonda de ensaio de dedos rígidos 11:
Esta sonda de dedos rígida está em conformidade com os requisitos normalizados da IEC IEC60335-2-6, cláusula 22, IEC60335-2-9, cláusula 22, IEC61032, figura 7, dispositivo 11, IEC60884-1, IEC60598-1, IEC60335-1, cláusula 22.11É utilizado para verificar a protecção das pessoas contra o acesso a partes perigosas e para verificar a resistência mecânica das aberturas do recinto ou das barreiras internas.
Esta sonda dispõe de uma disposição para aplicar a força de 0 a 50 N com uma resolução mínima de 5 N, dotada de um clipe de crocodilo na parte traseira para verificar a continuidade durante o ensaio.A parte do dedo desta sonda é feita de aço inoxidável, a parte do cabo e a face de travagem são de nylon.
Parâmetros técnicos da sonda de ensaio de dedos rígidos 11:
| Comprimento da ponta da sonda (mm) | 200 -Não.05 |
| Radius cilíndrico da ponta da sonda (mm) | R2±0.05 |
| Radius esférico da ponta da sonda (mm) | R4±0.05 |
| Ângulo cilíndrico da ponta da sonda (°) | 37o0 -10 ¢ |
| Ângulo esférico da ponta da sonda (°) | 14o0 -10 ¢ |
| Diâmetro da sonda (mm) | F120 -Não.05 |
| Comprimento da sonda com ponta (mm) | 80 ± 0.2 |
| Material da sonda Esfera | Aço inoxidável |
| Diâmetro do protetor (mm) | F50 |
| Espessura do protetor (mm) | 5 ± 0.5 |
| Material de manuseio | De fibras sintéticas |
| Faixa de força | 0~50N |
| Resolução global | 5N |
Procedimentos de ensaio e funcionamentoPara a sonda de ensaio de dedos rígidos 11:
Consulte as normas pertinentes.
Empurre a superfície superior da alça para a linha da escala de força necessária, então a força necessária é alcançada.
Para verificar se PARTES VIVOS foram tocados, a sonda está equipada com um clipe de jacaré, recomendado para trabalhar com o nosso dispositivo de experimento de sonda anti-choque ou um indicador de tensão de 40 ~ 50V.
