Figura terminal 129.1~129.2 do instrumento UL498 do teste do abuso
| Applied Standard: | UL498: 2001 | Applied Clause: | Receptáculos nivelados e independentes |
| Applied Specimen: | Cláusula 129 | Applied Figure: | Figura 129.1~129.2 |
| Pin Material: | aço de ferramenta | Test Weight: | 8-ounce (0.23-kg) |
| High Light: | Instrumento terminal do teste do abuso UL498,Instrumento terminal do teste do abuso da cláusula 129 |
||

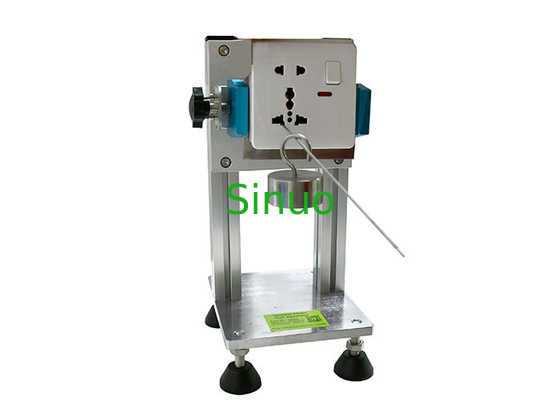

Instrumento terminal do teste do abuso UL498
Vista geral do equipamento:
Este instrumento terminal do teste do abuso é fabricado de acordo com UL498: Cláusula 2001 129 e figura 129.1~129.2.
O ush do fl e os receptáculos independentes que têm um guration do fi do engodo 5-15R, 5-20R, 6-15R, ou 6-20R usado para o teste da inserção e da retenção do condutor e o teste da invasão do condutor devem ser testado através deste instrumento do teste.
Procedimentos de teste:
Refira por favor UL498: Cláusula 2001 129:
Cada receptáculo deve ser montada no xture do fi do teste com sua cara em um plano vertical. O pino do teste deve então ser introduzida inteiramente na abertura terminal do ″ da invasão do ″. Um peso de 8 onças (0.23-kg) deve ser suspendida gradualmente do pino do teste 6 polegadas (152 milímetros) do plano da abertura terminal. O peso deve ser aplicada para um minuto, seguindo que o peso deve ser removida. A aplicação do peso deve ser repetida com o receptáculo girou 90, 180 e 270 graus para um total de quatro aplicações pelo receptáculo.
Parâmetros técnicos:
A estrutura e as dimensões do instrumento terminal do teste do abuso são fabricadas de acordo com o seguimento de figuras padrão:
