Aspiradores de p30 que passam a colisão contra IEC 60312 do equipamento de teste do portal do ponto inicial
| Control Method: | Controle do PLC | Test Station: | UM |
| Test Bench Size: | 2500 × 800 × 1500mm | Threshold Distance: | 1000mm |
| Doorpost Distance: | 2000mm | Running Speed: | 550mm/s |
| Applied Standard: | IEC 60312-1 | Applied Clause: | Cláusula 6,7 |
| High Light: | Equipamento de teste do portal do IEC 60312,Equipamento de teste do portal dos aspiradores de p30 |
||

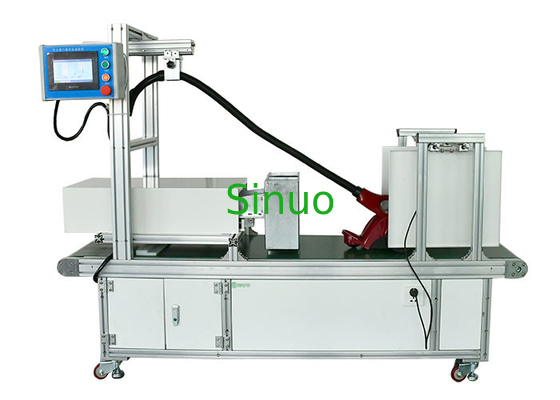

Excedente e colisão dos aspiradores de p30 do IEC 60312 contra o equipamento de teste do ponto inicial e do portal
Padrões & cláusulas:
Este equipamento de testes da colisão cumpre as exigências da cláusula 6,7 do IEC 60312-1, figura 14 e 15.
É usado para avaliar a capacidade do aspirador de p30 para resistir a colisão ao passar através de um ponto inicial ou ao bater um portal. Um total de 500 testes de ciclo é executado para avaliar a resistência de corrida da vida e da colisão do aspirador de p30. Ao mesmo tempo, a durabilidade da mangueira atual-levando do aspirador de p30 foi testada igualmente. É uma ferramenta de capacidade elevada da inspeção da qualidade para aspiradores de p30.
Características do equipamento:
O ponto inicial e o portal do teste são projetados de acordo com as exigências de tiragem padrão. Há uma barreira do ponto inicial na distância de 1M ao líquido de limpeza do vacumm na tabela de corrida, e o portal do impacto é ajustado em 2M. O motor servo da tração + sistema de movimentação elástico desgaste-resistente da correia de borracha é adotado. A máquina é equipada com um dispositivo elétrico do tubo da poeira do aspirador de p30. O mecanismo da fixação da braçadeira e o sistema de corrida do guia são feitos da baixo-fricção de aço inoxidável, que é durável e lisa. O sistema de controlo adota o modo de operação de tela táctil de Mitsubishi PLC+Taiwan WEINVIEW. O equipamento de teste pode controlar o poder sobre e fora do aspirador de p30, e o poder e fora do tempo é ajustável. A velocidade de passeio e o número de testes podem ser ajustados. Quando o teste é terminado, automaticamente parará e dará um alarme. Mesmo se o poder é eliminado, os tempos atuais do teste serão retidos, e os testes restantes continuarão a ser terminados após a chamada.
Parâmetros técnicos:
| Poder entrado | Exigências locais da fonte da alimentação do cliente do fósforo |
| Método de controle | Controle do PLC, operação do tela táctil |
| Estação | Um (pode ser personalizado) |
| Tamanho do banco do teste | 2500×800×1500mm |
| Distância do ponto inicial | 1000mm |
| Distância do portal | 2000mm |
| Velocidade de corrida | 550mm/s, a distância do curso relativa do aspirador de p30 é maior de 0.5m, e a velocidade de curso é maior do que 0.5m/s ajustável |
| Contando a escala | 0-99999 |
| Mecanismo de movimentação | O modo da movimentação da polia do motor, que tem as características da operação estável e da vida útil longa |
| Apertando o mecanismo | O dispositivo elétrico fixo especial pode ser prendido e apertado facilmente e convenientemente. (O dispositivo elétrico real é sujeito à amostra padrão fornecida pelo cliente) |
Obstáculos do teste:
Um ponto inicial fez do polymide 6 ou da madeira da dureza equivalente, com dimensões de seção transversal de acordo com figura 14, posicionada nos ângulos t do rigt a linha central da superfície do teste em uma distância de 1m além da posição de começo do líquido de limpeza (veja figura 15).
Um portal feito do aço de folha, com dimensões de acordo com figura 15, posicionada em um ou outro lado da linha central em uma distância de 2m além da posição de começo do líquido de limpeza.
