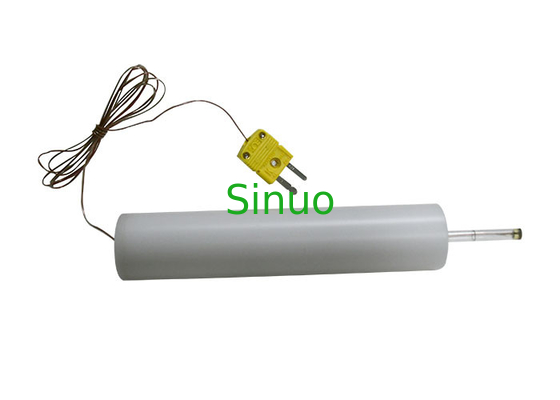

Figura 105 ponta de prova do IEC 60335-2-9 para temperaturas de superfície de medição
| Applied Standard: | IEC 60335-2-9: 2019, etc. | Force Applied: | 4±1 N |
| Thermocouple Diameter: | Φ0.3mm | Thermocouple Type: | Tipo K do IEC 60584-1 |
| Polycarbonate Tube Inside Diameter: | Φ3mm | Polycarbonate Tube Ouside Diameter: | Φ5mm |
| High Light: | figura 105 ponta de prova de 0.3mm,Figura 105 ponta de prova do IEC 60584-1 |
||
Figura 105 ponta de prova do IEC 60335-2-9 para temperaturas de superfície de medição
Vista geral do produto:
Esta ponta de prova de medição do teste da temperatura de superfície conforma-se a figura 104 de figura 101 de figura 105 da cláusula 11,3 do 60335-2-9:2019 do IEC, da cláusula 11,3 do IEC 60335-2-11, IEC60335-2-6-2002 da cláusula 11,101, etc. É usada principalmente para medir a elevação da temperatura na superfície dianteira das partes facilmente acessíveis de dispositivos bondes tais como o cilindro-tipo secador, fogão bonde ereto, cozinhando o banco e o forno.
Características técnicas:
| Padrões aplicados | Figura 105 da cláusula 11,3 do IEC 60335-2-9, figura 104 de figura 101 da cláusula 11,3 do IEC 60335-2-11, IEC60335-2-6 da cláusula 11,101, etc. |
| Fios do par termoelétrico | diâmetro de 0.3mm ao tipo K do IEC 60584-1 (alumel do cromo) |
| Arranjo do punho permitindo uma força do contato | 4±1 N |
| Tubo do policarbonato | Diâmetro interno 3mm, diâmetro externo 5mm |
| Disco de cobre estanhado | diâmetro de 5mm, 0.5mm grossos |
Como medir a temperatura de superfície com esta ponta de prova do teste? (Extraído da cláusula 11,3 do 60335-2-9:2019 do IEC)
Para superfícies planas, as elevações da temperatura são medidas usando a ponta de prova de figura 105. A ponta de prova é aplicada com uma força de 4N±1N à superfície de tal maneira que o contato melhor possível entre a ponta de prova e a superfície é assegurado.
