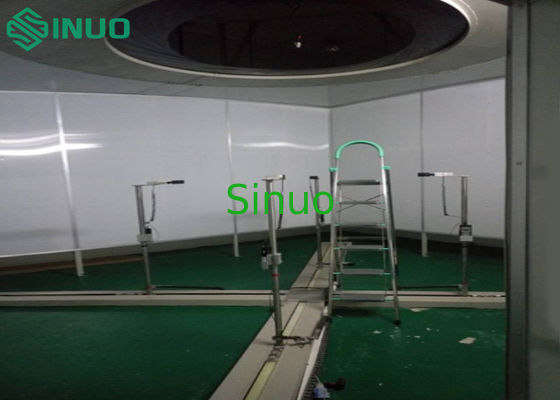

Câmara do teste ambiental de fãs de teto do laboratório do uso eficaz da energia do IEC 60879-2019

Laboratório de testes do uso eficaz da energia da câmara do teste ambiental de fãs de teto do IEC 60879-2019

Vista geral:

Este laboratório de teste pode executar o teste de desempenho dos fãs de acordo com os métodos especificados em IEC 60879-2019 e em GB/T 13380-2007. O sistema de teste pode exatamente medir os parâmetros de desempenho tais como a velocidade do vento, volume de ar, velocidade do fã, consumo de potência do fã, valor do uso eficaz da energia do fã de fãs de teto e de fãs de teto decorativos, e pode realizar a amostra e a análise de produtos do fã, de inspeção da qualidade de produto, e de exigências da investigação e desenvolvimento.

É uma única câmara detalhada da diferença da entalpia. O laboratório contém um grupo de dispositivos de medição do volume de ar. A câmara do teste usa a placa rígida grossa do poliuretano de 100mm e as placas de aço da cor grossa de 0.6mm em ambos os lados para a isolação térmica, que tem o bom efeito da isolação térmica.

Esta sala de teste contém um sistema de condicionamento de ar externo, que seja usado para ajustar o ambiente de ar dentro da sala de teste. O ar interno é refrigerado, humedecido, e aquecido para fazer a temperatura e a umidade na sala de teste cumprir as exigências das condições de teste.

Este laboratório precisa de ser equipado com uma sala de operações para armazenar computadores de escritório, armários de poder, armários de controle, e fontes de alimentação variáveis da frequência. Esta casa pode ser construída por placas, que é construída pelo comprador (geralmente ao lado do laboratório).

Este sistema de teste é principalmente controlado pelo computador. O operador é fora da sala de teste, e os pessoais não afetarão o campo do vento. O teste do equipamento é terminado automaticamente, e os dados de teste são gravados, salvar, e a avaliação do relatório e de uso eficaz da energia do fluxo de ar é gerada automaticamente. Este sistema tem vantagens da boa repetibilidade, eficiência elevada, armazenamento de dados conveniente e assim por diante.

Padrões:

Pode ser projetado de acordo com os seguintes padrões:

IEC 60879-2019 do “fãs e reguladores conforto para o agregado familiar e métodos similares da finalidade para medir o desempenho”

GB/T 12021.9-2008" valores permissíveis mínimos do uso eficaz da energia e das categorias do uso eficaz da energia para fãs bondes da C.A.”

GB/T 13380-2007 da “fãs bondes e reguladores A.A.”

Tipos de UUT:

fã *Ceiling: 900~1800mm

Índices do teste:

* velocidade do vento
* volume do vento
* velocidade de gerencio
* relação da velocidade
* poder de entrada
* valor do uso eficaz da energia

Indicadores do instrumento da medida do laboratório:

Estrutura da sala do laboratório:

Dispositivo de medição experimental:

Parâmetros técnicos principais:

1. Escala de levantamento da fase da amostra: 900-1800mm.
2. distância entre o anemômetro e a amostra: 1500mm.
3. A corrediça do anemômetro move-se ao longo de quatro linhas diagonais: 40-1000mm (ajuste automático).
4. instrumento de medição da velocidade do vento: Tipo: Áustria E + E, indica o ponto decimal: 0.01m/s, precisão do instrumento: ± 0.2m/s
5. diâmetro do impulsor: 100 milímetros
6. escala de medição: 0,40 ~ 30.00m/s
7. precisão da medida: ± 1% da leitura + 1% da escala
8. sensibilidade da velocidade do vento: melhore do que 0.15m/s
9. ponta de prova da temperatura: escala 0 ~ + ℃ 50; ℃ do ± 0,5 da precisão
10. conduzindo o modo: servo motor + eixo de guia domésticos.
11. método de controle: controle de computador.
12. Recolha dados: põe o valor e o valor da velocidade do vento.
13. Processo de dados: Cálculo automático da velocidade do vento, do volume de ar, do valor do uso eficaz da energia, e da avaliação de uso eficaz da energia médios.
14. Armazenamento de dados e função da referência.

Princípio e método do teste do fã de teto:

1. Primeiramente, instale o fã de teto através da coluna de levantamento do fã de teto, e arranje o dispositivo do anemômetro abaixo de 1500mm do plano da pá do ventilador.

2. Ajuste a temperatura na câmara do teste para estar conformes as condições do teste (20 o ° C), e começa o teste após ter corrido o fã para 1h.

3. Antes de testar, é igualmente necessário fechar as tomadas de ar e as tomadas, portas e janelas, e pessoais relevantes para sair do laboratório para assegurar-se de que o laboratório não esteja afetado pelo fluxo de ar externo. Então o operador corre o anemômetro para começar recolher parâmetros do anemômetro. O dispositivo do anemômetro é girado pelo ° 90 pelo minuto para recolher e gravar os dados (velocidade do vento, velocidade, etc.) sob a ação do quadro de gerencio da movimentação. (Os dados da velocidade do vento ≥9m/minuto testado em todos os anemômetros são dados válidos).

O laboratório é equipado com uma fonte de alimentação regulada, que possa reduzir o impacto de flutuações de canos principais em medidas do teste. A corrente da tensão do poder do fã é medida por uns 0,5 medidores de poder do nível.
