Detalhes do produto:
Condições de Pagamento e Envio:
|
Distância do jato de água: | 2.8m | Sentido do jato de água: | Ajustável |
---|---|---|---|
Medidor de pressão: | 0~0.25MPa | Diâmetro da plataforma giratória: | Φ600mm |
Reservatório de água: | 500L | Método de controle: | PLC & tela táctil |
Realçar: | Câmara de ensaio de chuva,Equipamento de teste do IEC |
Tipo aberto do sistema de teste do jato do córrego da água dos bocais da mangueira de IPX5 IPX6
A mangueira de IPX5 IPX6 provê de bocal o sistema de teste do PLC do jato do córrego da água com o tanque de água de aço inoxidável
Vista geral:
O sistema de testes do bocal de jato IPX5 e IPX6 é usado para verificar o desempenho protetor do cerco para produtos, automóveis, as peças da motocicleta, aparelhos eletrodomésticos, selos e lâmpadas eletrônicos e bondes sob jatos de água no grau IPX5 e IPX6.
Este equipamento de testes do ingresso da água IPX5/6 assegura-se de que a velocidade do jato do thewater alcance o valor exigido padrão controlando o fluxo da fonte de água, o cerco é pulverizado de todos os sentidos praticáveis com um córrego da água dos bocais padrão do teste segundo as indicações de figura 6. do IEC 60529.
Padrões complacentes:
O IEC 60529-2013 “graus da proteção forneceu pelo cerco (código) do IP” IPX5 e IPX6
IEC 60598-1-2017 “Luminaries-Part1: Exigências gerais e testes”
Estrutura:

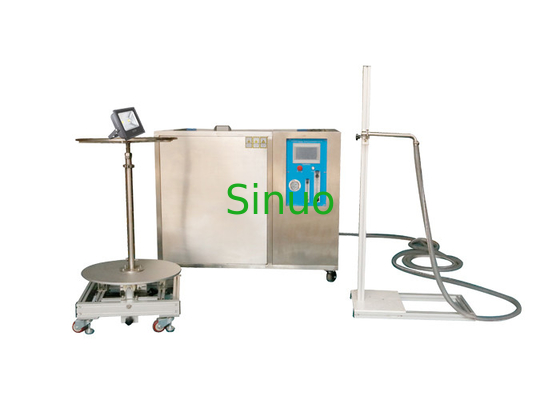

O equipamento de teste consiste em um mecanismo do jato de água, em um armário de controle bonde, em um tanque de armazenamento da água, em um apoio para o bocal, e em uma plataforma giratória. A amostra é colocada na plataforma giratória, a plataforma giratória é causada ao gerencio pelo motor que conduz em uma velocidade de rotação de 1r/min, para fazer o cerco é pulverizada de todos os sentidos praticáveis com um córrego da água dos bocais padrão do teste. O tanque de armazenamento bonde da peça e da água de controle é integrado. Este sistema inteiro adota a estrutura aberta.
Parâmetros técnicos:
Controle & operação | Operação de botão de pressão (o sistema de controlo inteligente do PLC e do tela táctil é opcional) |
Diâmetro interno do bocal |
IPX5: Ф6.3mm; IPX6: Ф12.5mm |
Taxa da entrega | IPX5: 12.5±0.625L/min; IPX6: 100±5 L/MIN, manualmente ajustável (rotameter) |
Distância do jato de água | 2.8m ((a distância do bocal à superfície center da plataforma giratória, padrão exige 2,5-3M) |
Sentido do jato de água | Os ângulos podem ser ajustáveis ajustando os apoios |
Método da fixação para o bocal | Fixado mecanicamente ao apoio |
Calibre de pressão | 0~0.25MPa, pode ser indicado |
Teste a duração | 0.01S~99.9min, pode ser pré-ajustado (o padrão exige provavelmente o ² ou o mínimo de 1min/m: minuto 3) |
Plataforma giratória | Diâmetro: Φ600mm, velocidade de rotação: 1r/min, capacidade de rolamento: quilogramas ≤50 |
Tanque de armazenamento da água | Este sistema de teste adota o tipo aberto estrutura, a água do teste não é reciclado. O sistema de teste é equipado com um tanque de armazenamento de aço inoxidável da água aproximadamente 500L. O tanque de armazenamento da água é equipado com uma válvula de flutuador do nível de água para controlar automaticamente a entrada da água, e tem a detecção do alarme nivelado de água do alto e baixo, para impedir eficazmente que a bomba seja danificado devido à água seca. |
Proteção da segurança | Proteção da sequência de fase, proteção do escapamento, proteção do escassez de água, proteção anormal. |
